オートグリッパー/フォークリフトアタッチメント
オートグリッパー/
フォークリフトアタッチメント
フォークリフトでのドラムハンドリングをサポートします

フォークリフトから降りることなくドラム缶をチャッキングし、安全でスピーディーなドラム缶搬送をお手伝いします。
新型機種のSF型は、密閉ドラム、開放ドラム汎用樹脂ドラム等に対応した機種で、クランプヘッドの水平フレキシブル機構を持っています。
この機能によって、損傷しやすい薄手ドラム缶の搬送や、フォークリフトの斜め進入による
クランプヘッドのドラムへのあたりの衝撃緩和に大きな効果があります。
フォークリフトのフォーク幅に応じ、差込口がワイドなタイプもご用意しています。
また、オプションで悪路走行用のクランプロック機構（フォークキャッチ）もございます。

＜オートグリッパーの特徴＞
  • 左右フリーの動くワイドな下爪
  • 樹脂プロテクター標準装備
  • 薄手ドラムに最適な位置のドラム受け
  • 樹脂ドラム（クローズ缶）にも対応

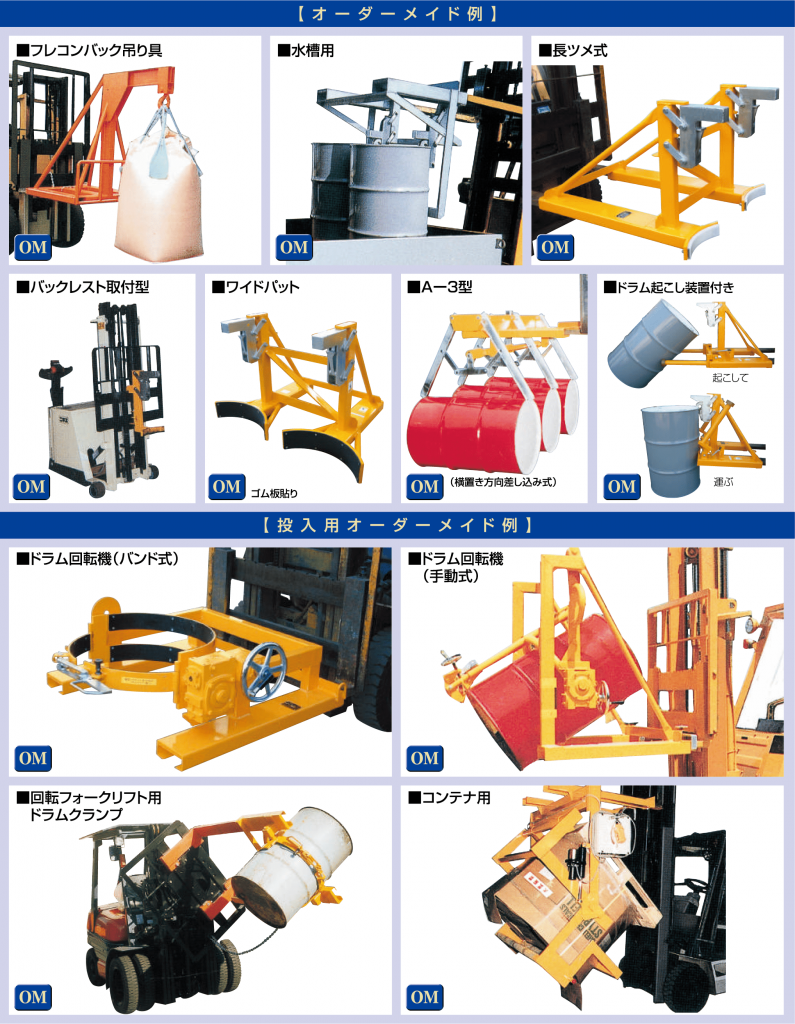

＜導入事例＞

運送会社や倉庫内現場内のドラム缶の整理整頓やトラック荷台への荷揚げ等に
ご使用されることが多いです。通いパレットが不要となるため、コスト軽減や
環境資源保護活動にも貢献できます。食品工場様等で製品をドラム缶に入れて
出荷する場合、ドラム缶に傷が付くのを抑える目的として、樹脂プロテクター
が標準装備されているSF型の選定と、掴み爪部分をMCナイロン（樹脂）仕様
にする等のオーダーメイドでのご依頼を多数頂いております。

S　F　型

■SF１型

最大荷重450kg
SF1-150 No.1660　SF1-200 No.1661

■SF２型

最大荷重450kg×２
SF2-150 No.1662　F2-200 No.1663

S　F　型

■SF１型

最大荷重450kg
SF1-150 No.1660　SF1-200 No.1661

■SF２型

最大荷重450kg×２
SF2-150 No.1662　F2-200 No.1663

■SFL型 ロック機能付

＜特徴＞
スプリングを用いた新ロック機能により、
使いやすさはそのままに、 爪が外れにくくなりました。

SFL1-150 No. 1668    SFL1-200 No.1669
SFL2-150 No .1670    SFL2-200 No.1671

オプション

■フォークキャッチ（150型用）

＜特徴＞ ①フォークをしっかりキャッチ
　　　　  （チェーンレス）
　　　　 ②簡単に取付け可能
　　　　 ③後付け可能

■SFL型 ロック機能付

＜特徴＞
スプリングを用いた新ロック機能により、
使いやすさはそのままに、爪が外れにくく
なりました。

SFL1-150 No. 1668
SFL1-200 No.1669
SFL2-150 No .1670
SFL2-200 No.1671

オプション

■フォークキャッチ（150型用）

＜特徴＞ ①フォークをしっかりキャッチ
　　　　  （チェーンレス）
　　　　 ②簡単に取付け可能
　　　　 ③後付け可能

S　型

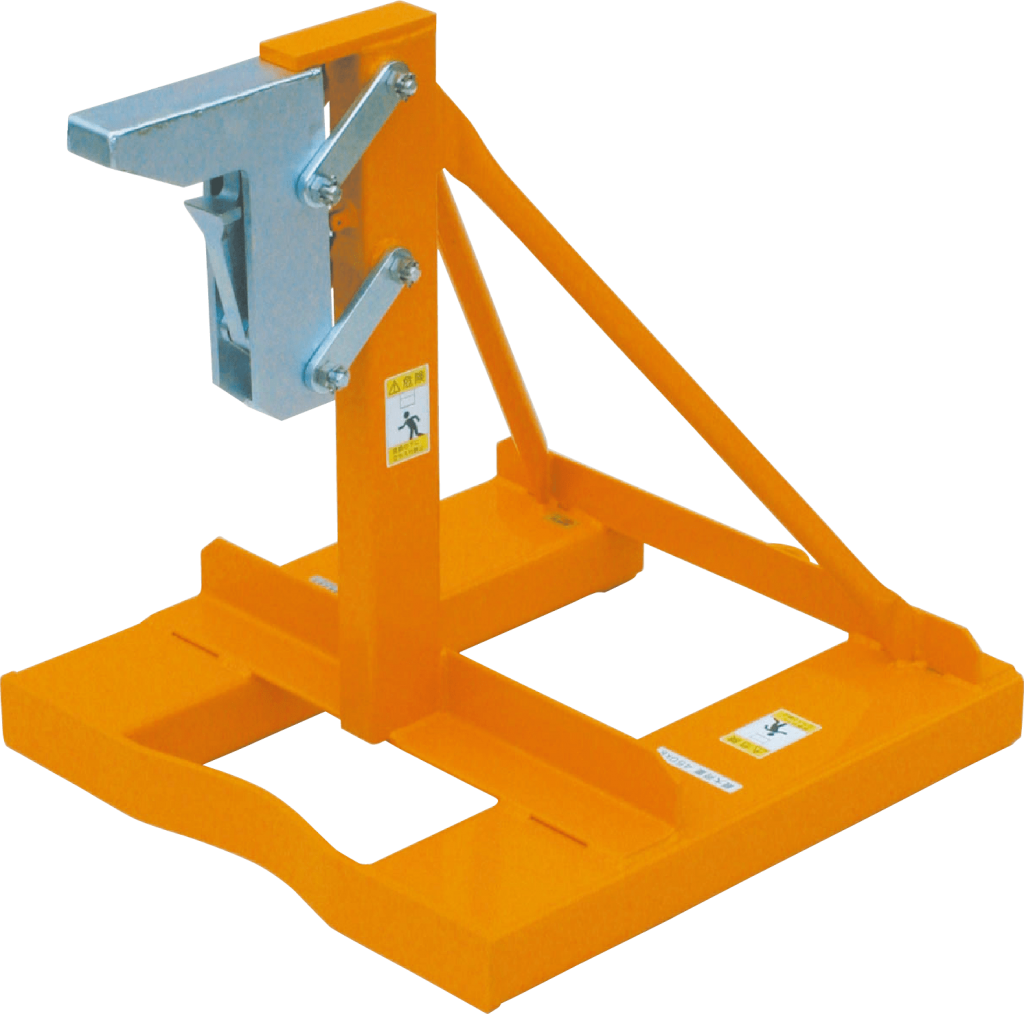

■S１型

S1-150 No.1600
S1-200 No.1610

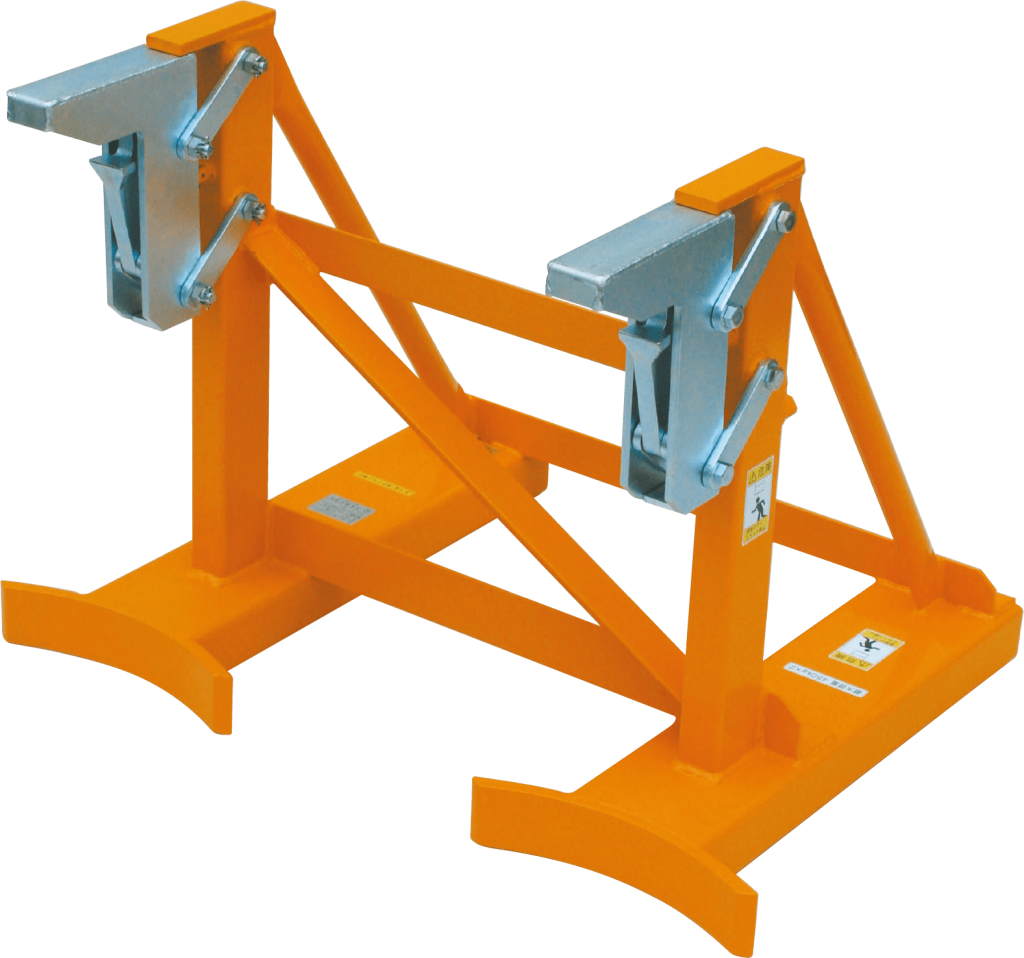

■S２型​

S2-150 No.1620
S2-200 No.1630

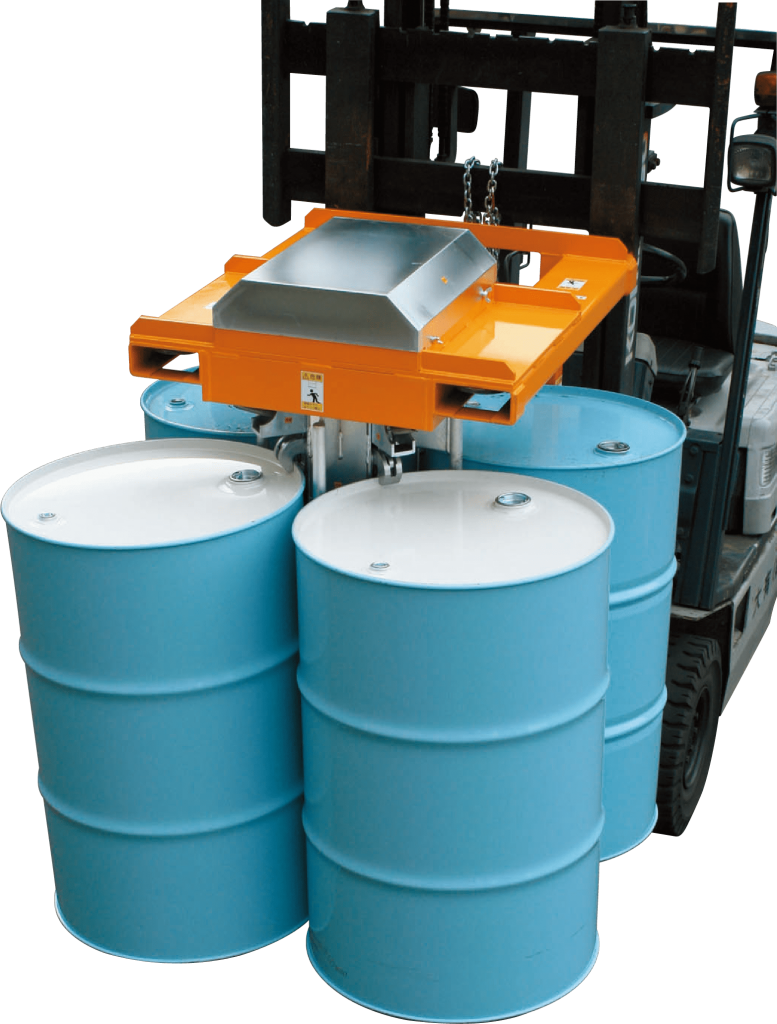

■S４型

S　型

■S１型

S1-150 No.1600
S1-200 No.1610

■S２型​

S2-150 No.1620
S2-200 No.1630

■S４型

N　型

■N１型

N1-150 No.1603
N1-200 No.1613

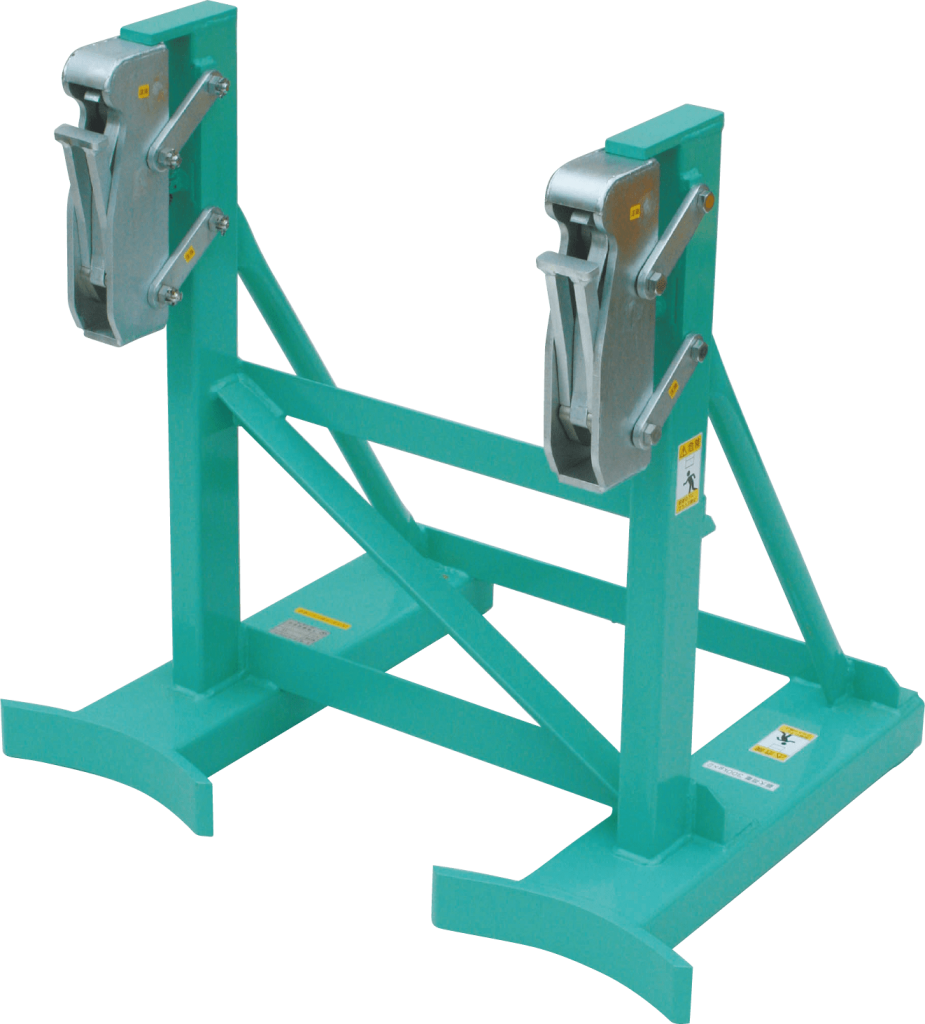

■N２型

N2-150 No.1623
N2-200 No.1633

※ポリドラムをご使用される場合は、掴めないドラムもありますので都度ご相談ください。

N　型

■N１型

N1-150 No.1603
N1-200 No.1613

■N２型

N2-150 No.1623
N2-200 No.1633

※ポリドラムをご使用される場合は、掴めないドラムもありますので都度ご相談ください。

U　型

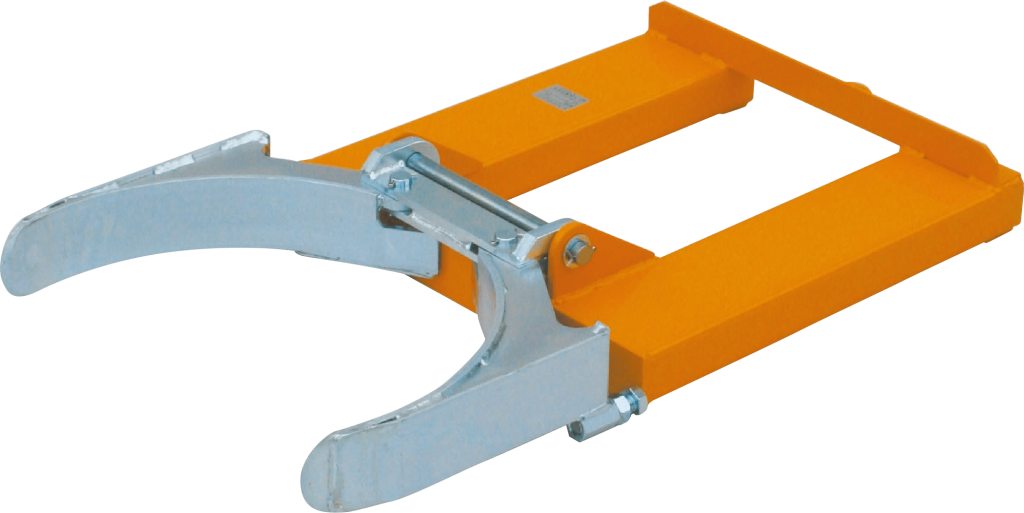

■U１型

U1-150 No.1605
U1-200 No.1615

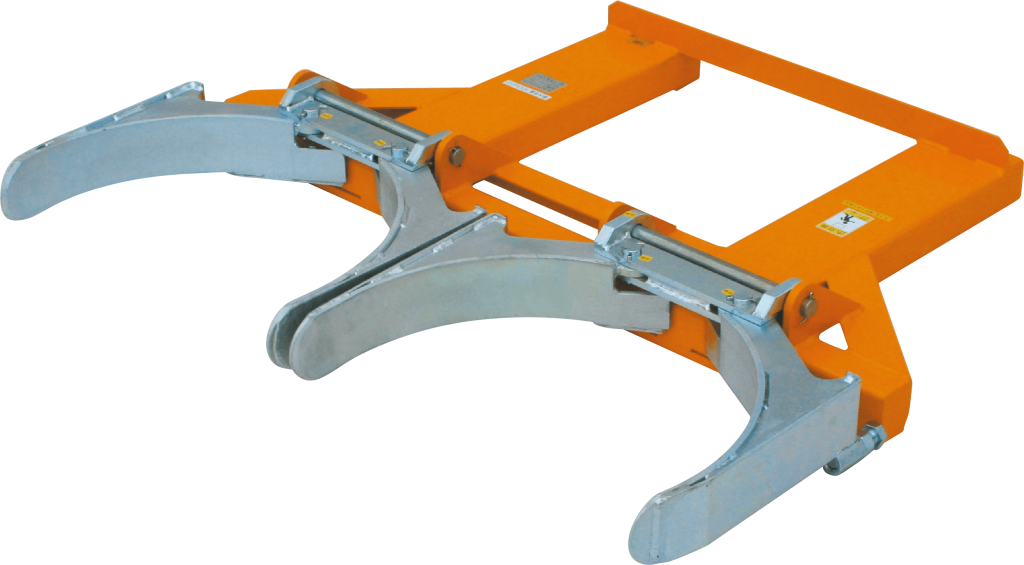

■U２型

U2-150 No.1625
U2-200 No.1635

U　型

■U１型

U1-150 No.1605
U1-200 No.1615

■U２型

U2-150 No.1625
U2-200 No.1635

■フォーク差し込み口寸法〈A型・D型を除く〉

150型用

200型用

(mm)

■フォーク差し込み口寸法〈A型・D型を除く〉

150型用

200型用

(mm)

■仕様

仕様

SF型・SFL型

S型

N型

U型

容器

対応表

200ℓスチールﾄﾞﾗﾑ

200ℓスチール薄手ﾄﾞﾗﾑ

200ℓクローズポリﾄﾞﾗﾑ

200ℓスチールドラム





200ℓスチールドラム





200ℓスチールドラム





型  式

SF1※・SFL1※

SF2・SFL2

S1※

S2

S4（OM）

N1※

N2

U1

U2

最大

荷重

450kg

450kg×2

450kg

450kg×2

350kg×2

300

300×２

500

500×2

機器

寸法(注)

W590

L770

H865mm

W920

L800

H860mm

W590

L760

H670mm

W910

L790

H670mm

W1,030

L950

H780mm

W590

L680

H860mm

W910

L700

H860mm

W630

L1,080

H160mm

W1,230

L1,130

H160mm

フォークを

折り返した時の寸法

W590

L660

H250mm

W1,210

L710

H250mm

自重

38kg

60kg

36.5kg

57.5kg

190kg

37kg

58.5kg

40kg

72kg

●ポリドラムはJIS規格が設定されておりませんので、ご用命時ご相談ください。
※印の商品にはドラム起こし装置のオプションをご用意しています。
（※）150型の寸法を記載しております。

■仕様

仕様

SF型・SFL型

S型

容器

対応表

200ℓｽﾁｰﾙﾄﾞﾗﾑ

200ℓｽﾁｰﾙ薄手

ﾄﾞﾗﾑ

200ℓｸﾛｰｽﾞﾎﾟﾘ

ﾄﾞﾗﾑ

200ℓ

スチールドラム

型式

SF1※・SFL1※

SF2・SFL2

S1※

S2

S4（OM）

最大

荷重(kg)

450

450×2

450

450×2

350×2

機器

寸法（mm）

(注)



W590

L770

H865



W920

L800

H860



W590

L760

H670



W910

L790

H670



W1,030

L950

H780



自重

38kg

60kg

36.5kg

57.5kg

190kg

仕様

N型

U型

容器

対応表

200ℓ

スチールドラム

200ℓ

スチールドラム

型式

N1※

N2

U1

U2

最大

荷重(kg)

300

300×２

500

500×2

機器

寸法（mm）

(注)



W590

L680

H860

W910

L700

H860

W630

L1,080

H160

W1,230

L1,130

H160

フォークを

折り返した時の寸法

W590

L660

H250

W1,210

L710

H250

自重

37kg

58.5kg

40kg

72kg

●ポリドラムはJIS規格が設定されておりませんので、ご用命時ご相談ください。
　※印の商品にはドラム起こし装置のオプションをご用意しています。
　(※)150型の寸法を記載しております。

F　型

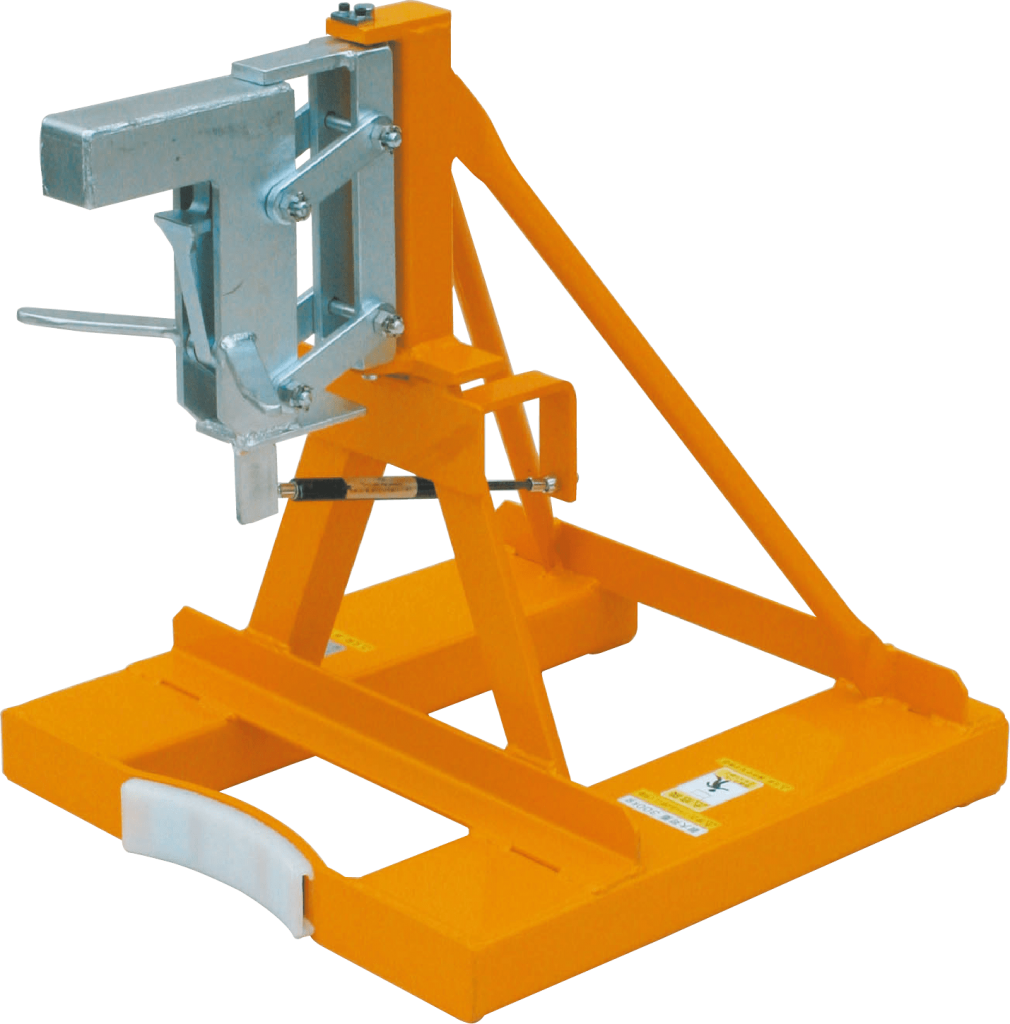

■F１型

  F1-150型   F1-200型

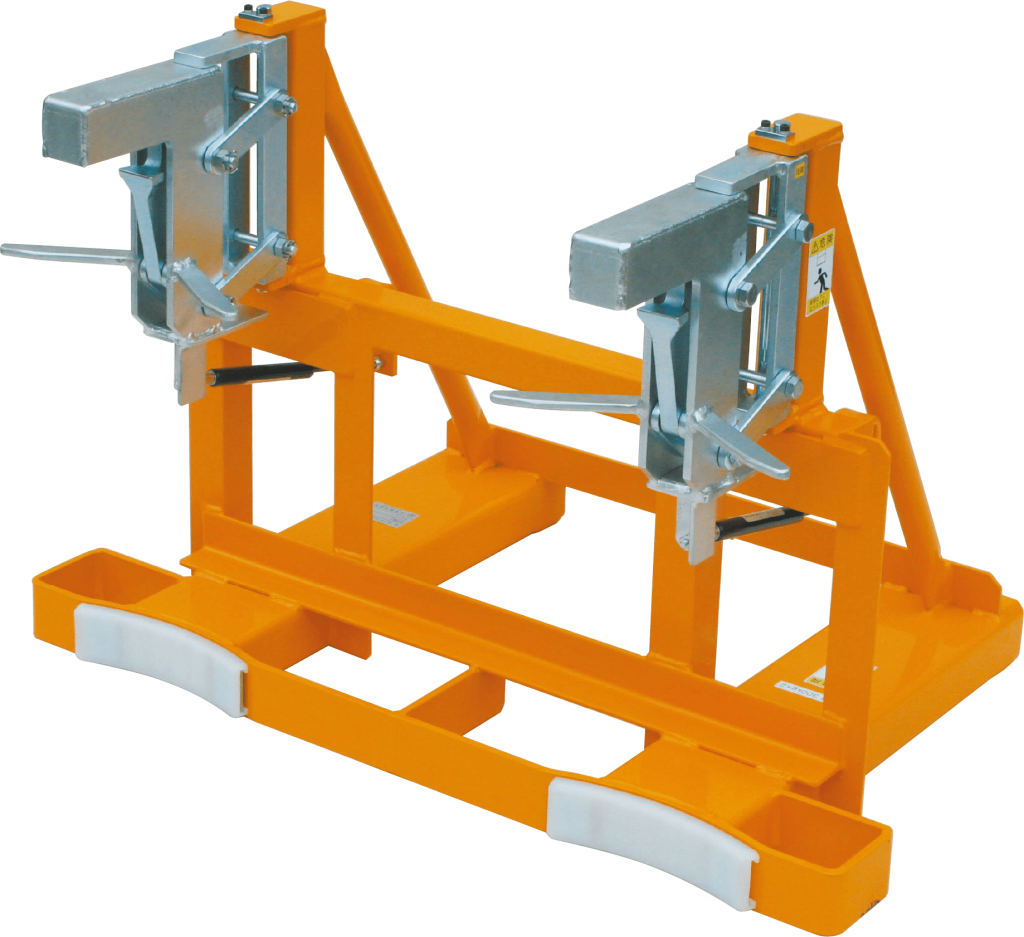

■F２型

          F2-150型   F2-200型

F　型

■F１型

F1-150型
F1-200型

■F２型

F2-150型
F2-200型

※使用状況によりドラム缶の
距離は変わります。

D　型

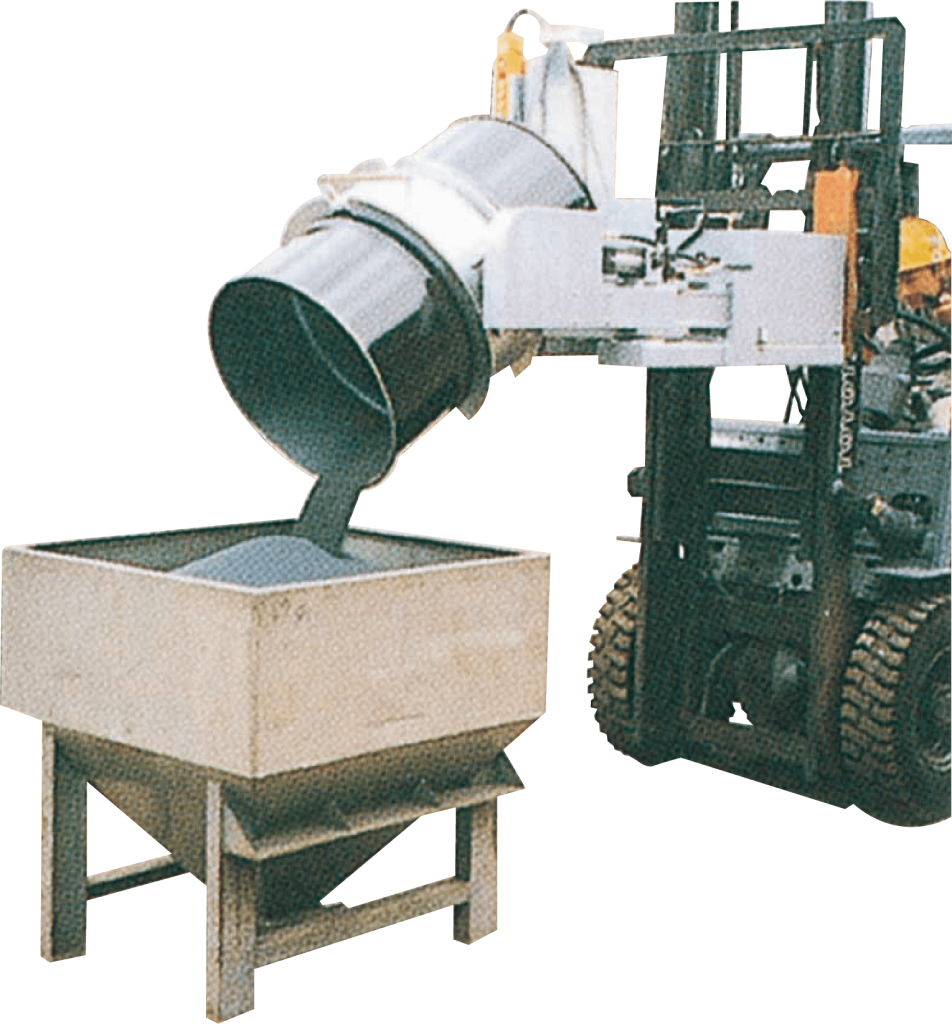

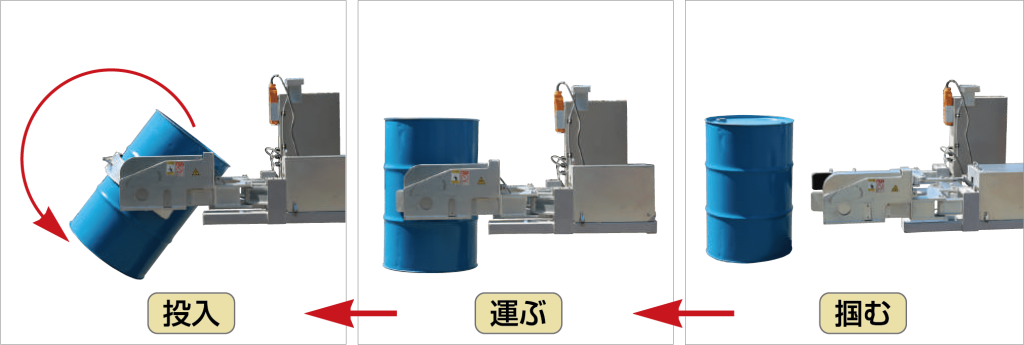

■D型（投入用リモコン付）

■D型(1000kg仕様)

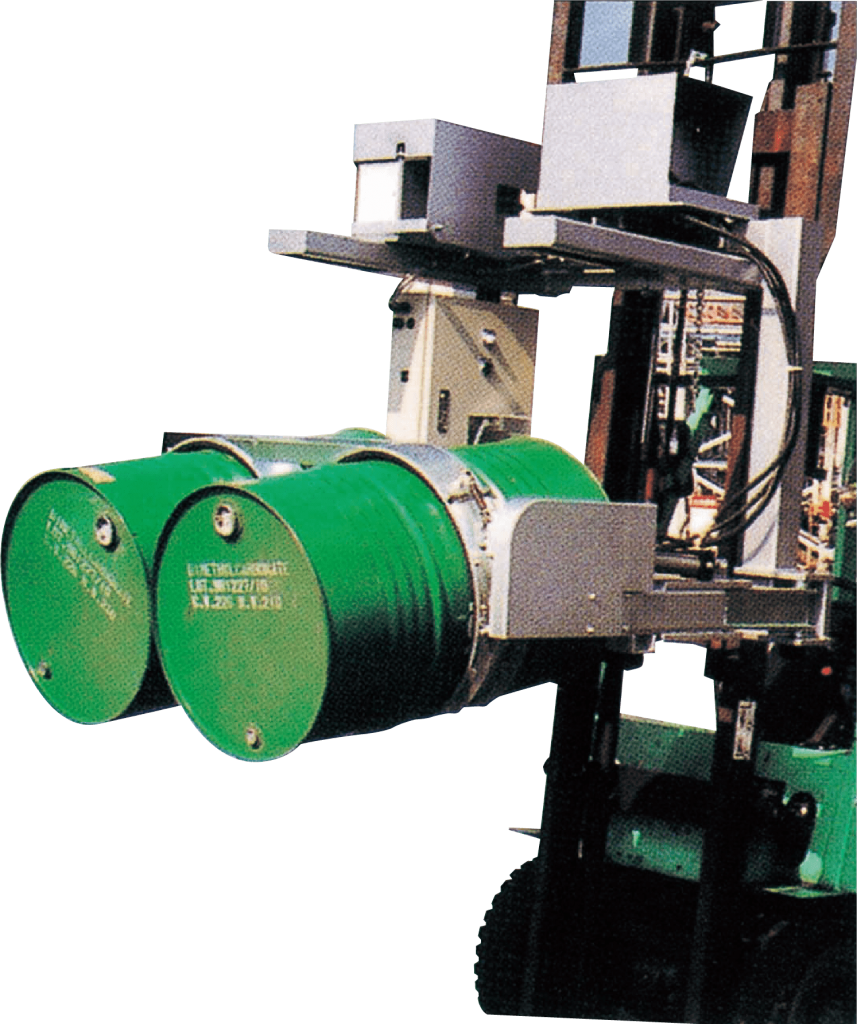

■D2型

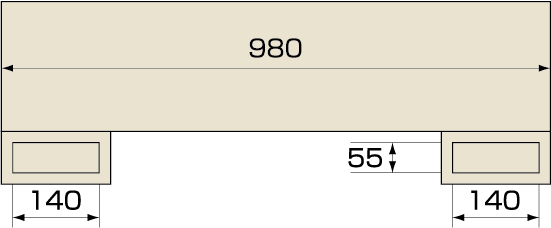

■フォーク差し込み口寸法
〈D型のみ〉

■仕様＜F型・D型＞

仕　様

F型（OM）

D型（OM）

容器対応表

200ℓスチールドラム

200ℓスチールドラム

型  式

F-1

F-2

D

最大荷重

300kg

300kg×2

300kg

機器寸法

W590×L790×H700mm

W1,000×L800×H700mm

W1,040×L1,440×H860mm

 自重

43 kg

73kg

200kg

D　型

■D型（投入用リモコン付）

■D型〈1000kg仕様〉

■D 2型

■フォーク差し込み口寸法
〈D型のみ〉

■仕様＜F型・D型＞

仕様

F型（OM）

D型（OM）

容器

対応表

200ℓ

ｽﾁｰﾙﾄﾞﾗﾑ

200ℓ

ｽﾁｰﾙﾄﾞﾗﾑ

型式

F-1

F-2

D

最大

荷重

300kg

300kg×2

300kg

機器

寸法

W590

L790

H700mm

W1,000

L800

H700mm

W1,040

L1,440

H860mm

 自重

43 kg

73kg

200kg

以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：SF1-150・SF2-150・SF2-200・SFL1-150・SFL2-150・フォークキャッチ（150型用）・
            S1-150・S2-150・N2-150・U1-150・D型

以下の製品については、リンク先に図面データがございます。
SF1-150型・SF1-200型・SF2-150型・SF2-200型・S1-150型・S1-200型・S2-150型・S2-200型・N1-150型・N1-200型・
N2-150型・N2-200型・U1-150型・U1-200型・U2-150型・U2-200型・フォークキャッチ150型

デモ機あります

以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：SF1-150 ・SF2-150 ・SF2-200・SFL1-150 ・SFL2-150・S1-150 ・
　　　S2-150・N2-150 ・U1-150 ・D型・フォークキャッチ（150型用）

図面データあります

以下の製品については、リンク先に図面データがございます。
・SF1-150型 ・SF1-200型・SF2-150型 ・SF2-200型
・S1-150型 ・S1-200型・S2-150型 ・S2-200型
・N1-150型・N1-200型・N2-150型 ・N2-200型
・U1-150型 ・U1-200型・U2-150型・U2-200型・フォークキャッチ150型

デモ機あります

以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。
・SF1-150 ・SF2-150 ・SF2-200
・SFL1-150 ・SFL2-150
・S1-150 ・S2-150
・N2-150 ・U1-150 ・D型
・フォークキャッチ（150型用）

図面データあります

以下の製品については、
リンク先に図面データがございます。
・SF1-150型 ・SF1-200型
・SF2-150型 ・SF2-200型
・S1-150型 ・S1-200型
・S2-150型 ・S2-200型
・N1-150型・N1-200型
・N2-150型 ・N2-200型
・U1-150型 ・U1-200型
・U2-150型・U2-200型
・フォークキャッチ150型
