パレットローテーター
パレットローテーター
パレットをくるくる回すパレットローテーター
パレットへ物を載せたり、パレットから物を取り出す作業は重労働です。
パレットローテーターをパレットの下に敷けば、作業員が重い荷物を持ってパレットの周囲を動くことなく、
わずかな力でパレットを回転させることによって楽な作業をお約束いたします。
■パレットローテーター積載イメージ写真

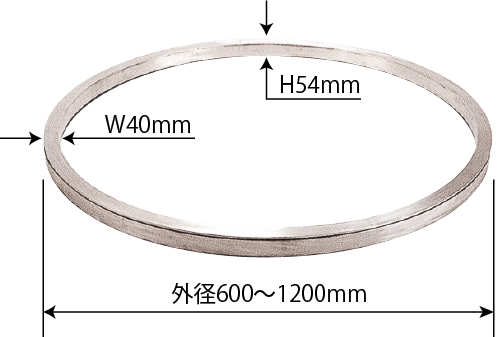

■パレットローテーター
積載イメージ写真

<パレットローテーターの特長>
- パレット上の荷物の積み込み、積み下ろしする場合に活躍
- パレットを回転させることにより一定のポジションで作業が可能
- 作業員の動きの無駄を省き効率化
- 作業員の労力を軽減し腰痛防止に貢献
<導入事例>
- パレットへの段積み、段ばらし時
- ラッピング作業時
- 塗装作業時
- 組立作業時
- コンベヤ、テーブルリフトを使ったパレットの向きの変換時
- バランサー使用作業時
- 充填作業の容器位置決め時

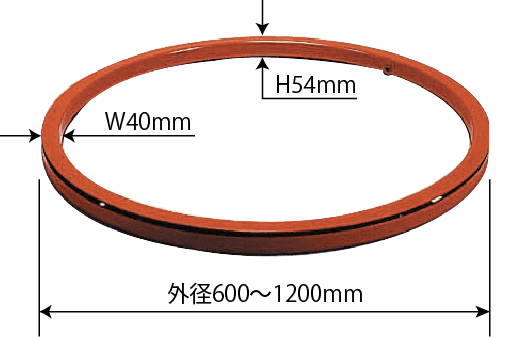

■PR型(標準)
ローテータの基本タイプ

■SPR型(SUSタイプ)
水にも強いクリーンタイプ

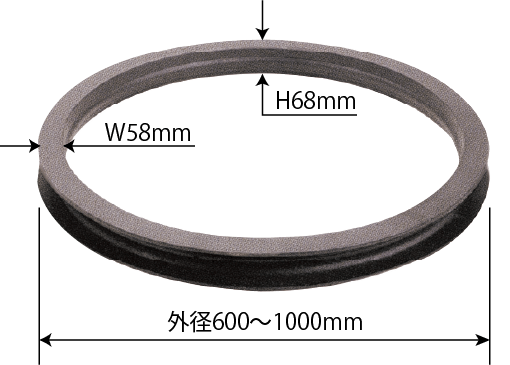

■RX型(重量タイプ)
偏荷重にも強い力持ち(鍛造品)

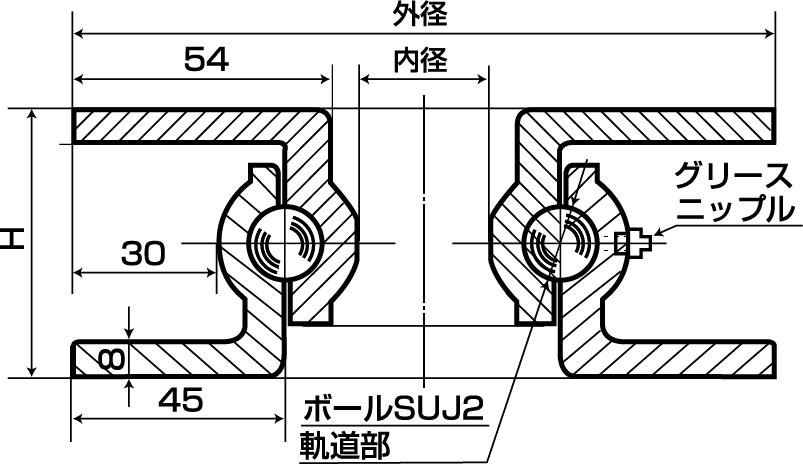

■RX型断面図
あらゆる方向(アキシアル、モーメント、ラジアル)の大荷重に耐え、組立・据付が簡単なフランジタイプのターンテーブルです。

テーブルリフトを使った方向転換

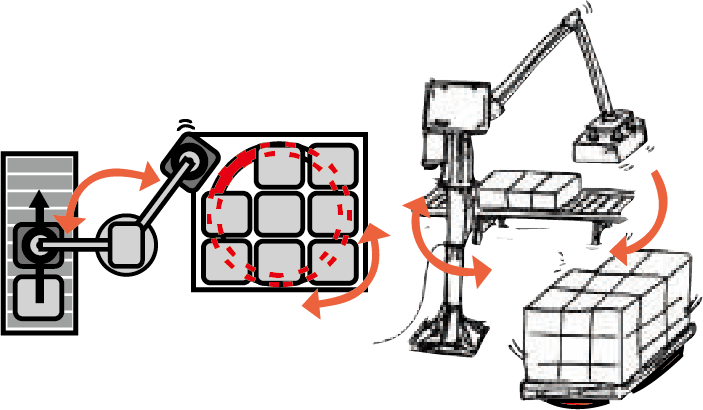

3.バランサー使用作業

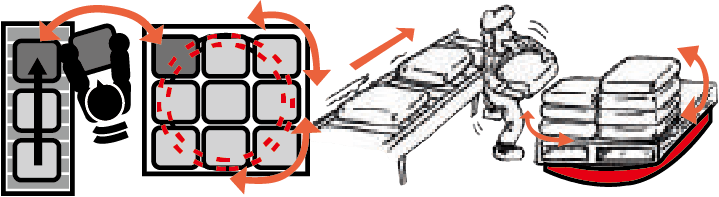

2.パレットの積みつけ

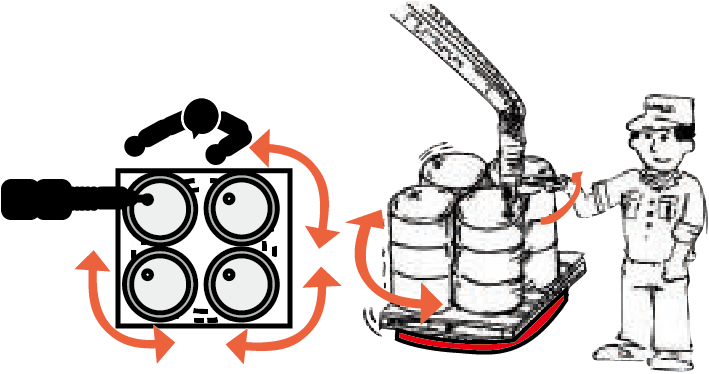

4.充てん作業

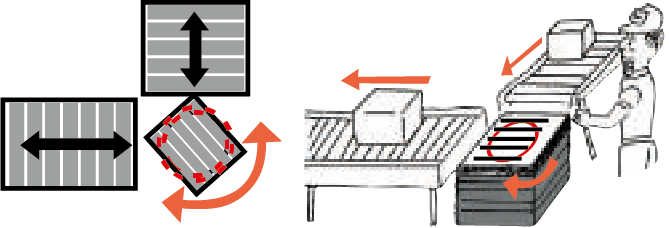

1.テーブルリフトを使った方向転換

2.パレットの積みつけ

3.バランサー使用作業

4.充てん作業

【オプション】

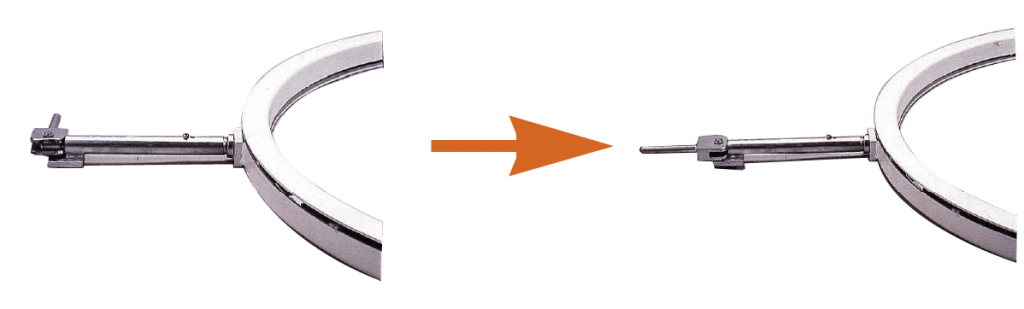

■回転ストッパー
フリー ロック
フリー ロック

RX型もストッパーがございます。
■PR型仕様表
品 名 | PR-6型 | PR-8S型 | PR-8H型 | PR-10S型 | PR-10H型 | PR-12S型 | PR-12H型 |
耐荷重 (kg) | 1000 | 1200 | 1400 | 1300 | 1800 | 1400 | 2000 |
外径 寸法 | φ600 | φ800 | φ800 | φ1000 | φ1000 | φ1200 | φ1200 |
内径 寸法 | φ520 | φ720 | φ720 | φ920 | φ920 | φ1120 | φ1120 |
高さ (mm) | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
自重 (kg) | 12 | 14.5 | 15 | 18 | 18.5 | 21.5 | 22 |
品 名 | PR-6型 | PR-8S型 | PR-8H型 | PR-10S型 |
耐荷重 (kg) | 1000 | 1200 | 1400 | 1300 |
外径 寸法 | φ600 | φ800 | φ800 | φ1000 |
内径 寸法 | φ520 | φ720 | φ720 | φ920 |
高さ (mm) | 54 | 54 | 54 | 54 |
自重 (kg) | 12 | 14.5 | 15 | 18 |
品 名 | PR-10H型 | PR-12S型 | PR-12H型 |
耐荷重 (kg) | 1800 | 1400 | 2000 |
外径 寸法 | φ1000 | φ1200 | φ1200 |
内径 寸法 | φ920 | φ1120 | φ1120 |
高さ (mm) | 54 | 54 | 54 |
自重 (kg) | 18.5 | 21.5 | 300 |
■SPR型仕様表
品 名 | SPR-6型 | SPR-8型 | SPR-10型 | SPR-12型 |
材質 | SUS304 | SUS304 | SUS304 | SUS304 |
耐荷重(kg) | 900 | 1200 | 1800 | 1800 |
外径寸法 | φ600 | φ800 | φ1000 | φ1200 |
内径寸法 | φ520 | φ720 | φ920 | φ1120 |
高さ(mm) | 54 | 54 | 54 | 54 |
自重(kg) | 14 | 16 | 20.5 | 24.5 |
品名 | SPR-6型 | SPR-8型 | SPR-10型 | SPR-12型 |
材質 | SUS304 | SUS304 | SUS304 | SUS304 |
耐荷重(kg) | 900 | 1200 | 1800 | 1800 |
外径寸法 | φ600 | φ800 | φ1000 | φ1200 |
内径寸法 | φ520 | φ720 | φ920 | φ1120 |
高さ(mm) | 54 | 54 | 54 | 54 |
自重(kg) | 14 | 16 | 20.5 | 24.5 |
■RX型仕様表
品 名 | RX-6型 | RX-8型 | RX-10型 |
耐荷重(kg) | 1700 | 2500 | 4000 |
外径寸法 | φ600 | φ800 | φ1000 |
内径寸法 | φ484 | φ684 | φ884 |
高さ(mm) | 68 | 68 | 68 |
自重(kg) | 18 | 26 | 33 |
品 名 | RX-6型 | RX-8型 | RX-10型 |
耐荷重(kg) | 1700 | 2500 | 4000 |
外径寸法 | φ600 | φ800 | φ1000 |
内径寸法 | φ484 | φ684 | φ884 |
高さ(mm) | 68 | 68 | 68 |
自重(kg) | 18 | 26 | 33 |

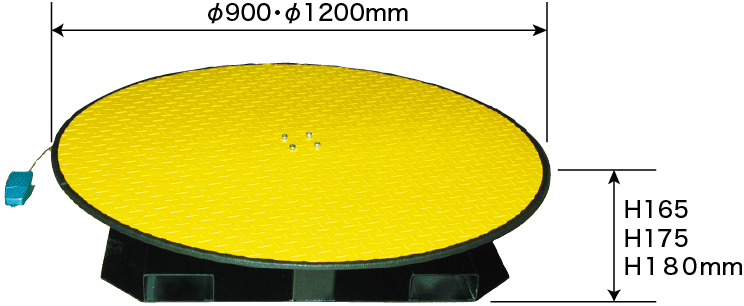

■ストレッチフィルム包装機
エコノミータイプ

■ストレッチフィルム包装機
半自動タイプ

■GL型
ハンドパレットトラック使用タイプ(2000kg型)

■ストレッチフィルム包装機仕様表
品 名 | SSP-10120 エコノミータイプ | SSP-15150-SA 半自動タイプ 廃盤 | SSP-15150-AM 半自動タイプ |
推奨パレット | □1100 | □1200 | □1200 |
最大荷重(kg) | 1000 | 1500 | 1500 |
ターンテーブル | φ1200 | φ1500 | φ1500 |
荷物最大対角長さ(mm) | 1600 | 1700 | 1700 |
梱包物最大高さ(mm) | – | 1900 | 1900 |
テーブル回転数(rpm) | 0〜9 | 0〜9 | 0〜9 |
フィルム上下スピード(m/分) | – | 2.1(固定) | 0〜3.5(可変) |
包装機外寸法W×L×H(mm) | 1200×1200×175 | 1500×2500×2250 | 1500×2500×2250 |
自重(kg) | 150 | 400 | 400 |
使用電源 | 単相AC100V コンセント | 三相AC200V20A 引掛式プラグ | 三相AC200V20A 引掛式プラグ |
駆動モータ(kW) | 0.2 | ターンテーブル0.4 フィルム上下0.1 | ターンテーブル0.4 フィルム上下0.1 |
消費電力(W) | 140 | 290 | 290 |
使用フィルム巾(mm)紙管3インチ | – | 500 | 500 |
品名 | SSP- 10120 エコノミータイプ | SSP- 15150-SA 半自動タイプ 廃盤 | SSP- 15150-AM 半自動タイプ |
推奨 パレット | □1100 | □1200 | □1200 |
最大 荷重 (kg) | 1000 | 1500 | 1500 |
ターンテーブル | φ1200 | φ1500 | φ1500 |
荷物 最大 対角 長さ(mm) | 1600 | 1700 | 1700 |
梱包物最大 高さ(mm) | – | 1900 | 1900 |
テーブル回転数(rpm) | 0〜9 | 0〜9 | 0〜9 |
フィルム 上下 スピード (m/分) | – | 2.1(固定) | 0〜3.5(可変) |
包装機外寸法 (mm) | W1200 L1200 H175 | W1500 L2500 H2250 | W1500 L2500 H2250 |
自重(kg) | 150 | 400 | 400 |
使用 電源 | 単相AC100V コンセント | 三相AC200V20A 引掛式プラグ | 三相AC200V20A 引掛式プラグ |
駆動 モータ (kW) | 0.2 | ターンテーブル0.4 フィルム上下0.1 | |
消費 電力 (W) | 140 | 290 | 290 |
使用 フxルム巾 (mm) 紙管 3インチ | – | 500 | 500 |
■GL1200型仕様表
品 名 | GL-1200型 |
耐荷重(kg) | 2000 |
外径寸法 | φ1200 |
高さ(mm) | 24 |
品 名 | GL-1200型 |
耐荷重(kg) | 2000 |
外径寸法 | φ1200 |
高さ(mm) | 24 |
以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式:PR-8H型・PR-10H型・PR-10SⅡ型・PR-10SⅢ型・PR-12SⅠ型・RX-10型・GL1200型
デモ機あります
以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式:PR-8H型 ・PR-10H型・PR-10SⅡ型 ・PR-10SⅢ型・PR-12SⅠ型 ・RX-10型 ・GL1200型
デモ機あります
以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。
・PR-8H型 ・PR-10H型
・PR-10SⅡ型 ・PR-10SⅢ型
・PR-12SⅠ型 ・RX-10型 ・GL1200型
