ボビン・ロールリフター
ボビン・ロールリフター

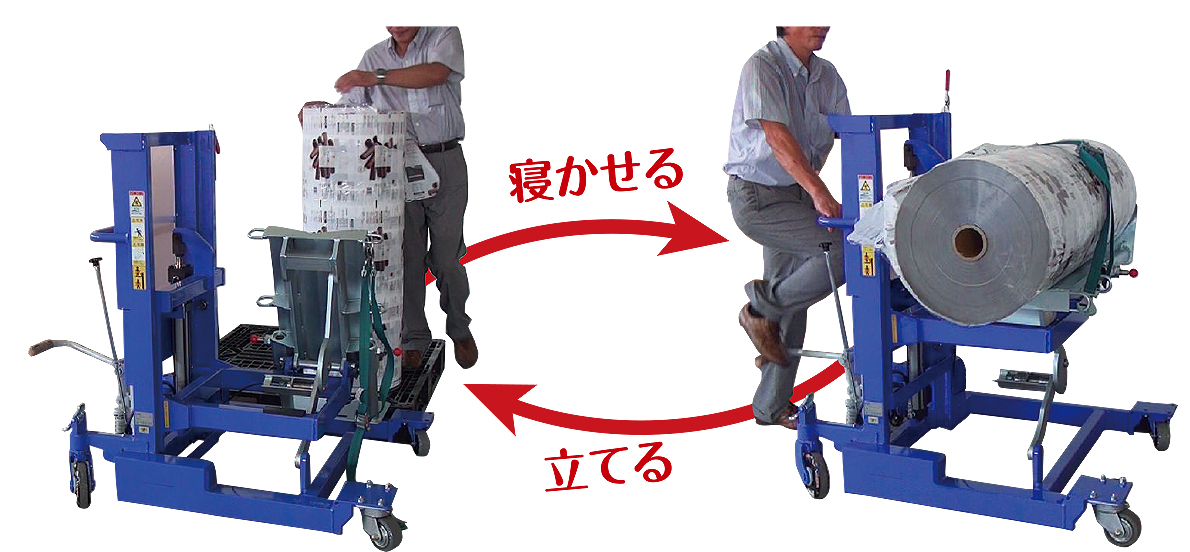

立てたり、寝かしたり、移したり
グラビア印刷用のフィルムロール、コイル状の電線ケーブルやワイヤー等のワークは、お客様によって大きさ、形状や重量がさまざまです。
これらの各種円筒形ワークをハンドリングするための各種リフターを製作致します。
巻き出し装置や巻き取り装置への着脱時を安全に速やかに行うことができます。
<ボビン・ロールリフターの特徴>
- 安全、確実に搬送
- ワークの径、長さ、重さ、形状に対応
- 運搬、昇降位置合わせなど現場作業に合せてオーダーメイド製作可能
＜導入事例＞
- パレット上に立てて置かれているロールを掴み、運搬し巻き出し機の高さまでリフトしてからセットする（逆に巻き取り機からの場合もあり）
- 縦置き（H置き）の金属ケーブルドラムを、横置き（I置き）にして、トラックに積載させる
<ボビン・ロールリフターの特徴>
- 安全、確実に搬送
- ワークの径、長さ、重さ、形状に対応
- 運搬、昇降位置合わせなど現場作業に合せてオーダーメイド製作可能
＜導入事例＞
- パレット上に立てて置かれているロールを掴み、運搬し巻き出し機の高さまでリフトしてからセットする（逆に巻き取り機からの場合もあり）
- 縦置き（H置き）の金属ケーブルドラムを、横置き（I置き）にして、トラックに積載させる

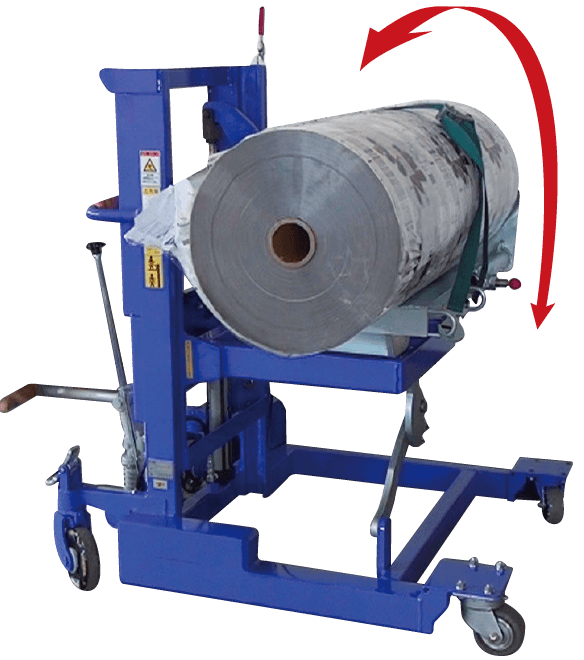

■T型

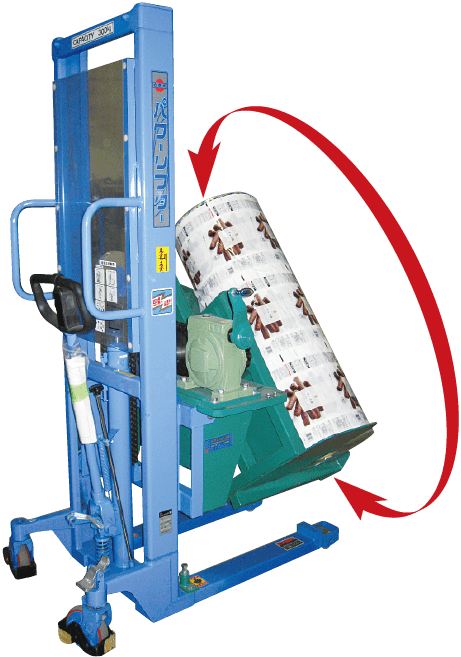

■K型
■リフター仕様表
品 名 | T型 | K型 |
最大荷重 | 350kg | 300kg |
ロール径 | φ400〜600mm | |
ロール長さ | L600〜1200mm | |
昇降方法 | 足踏油圧 | 手動油圧 |
傾転方法 | 昇降から傾転へ自動的に移行 | 手動 |
車 輪 | 後部自在車φ150ウレタン 前部自在車φ100MCウレタン ※内１個は固定車に変換切替 | 後部自在車φ150ステレオ 前部固定車φ80ウレタン |
自 重 | 約225kg | 約200kg |
|
品名 |
T型 |
K型 |
|
最大 荷重 |
350kg |
300kg |
|
ロール径 |
φ400〜600mm |
|
|
ロール 長さ |
L600〜1200mm |
|
|
昇降 方法 |
足踏油圧 |
手動油圧 |
|
傾転 方法 |
昇降から傾転へ 自動的に移行 |
手動 |
|
車輪 |
後部自在車φ150 ウレタン 前部自在車φ100 MCウレタン ※内１個は 固定車に変換切替 |
後部自在車φ150ステレオ 前部固定車φ80ウレタン |
|
自重 |
約225kg |
約200kg |
※オーダーメイド仕様も製作致します。
アウトホールド
■バッテリー式
（クランプ、昇降、反転）
■バッテリー式
（クランプ、昇降、反転）
タケノコ防止機構付

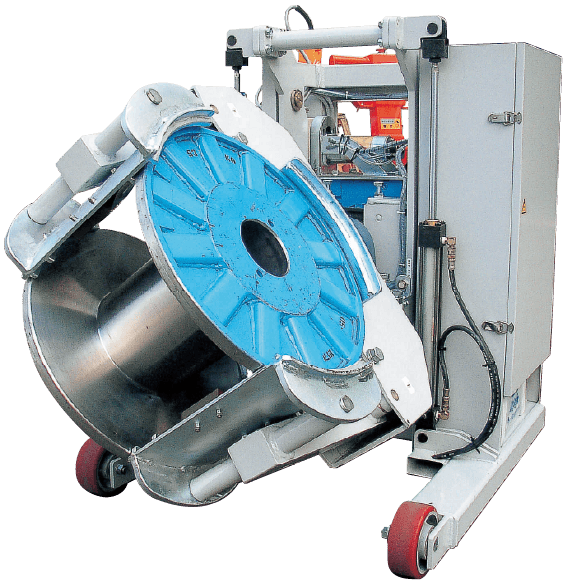

■リール用

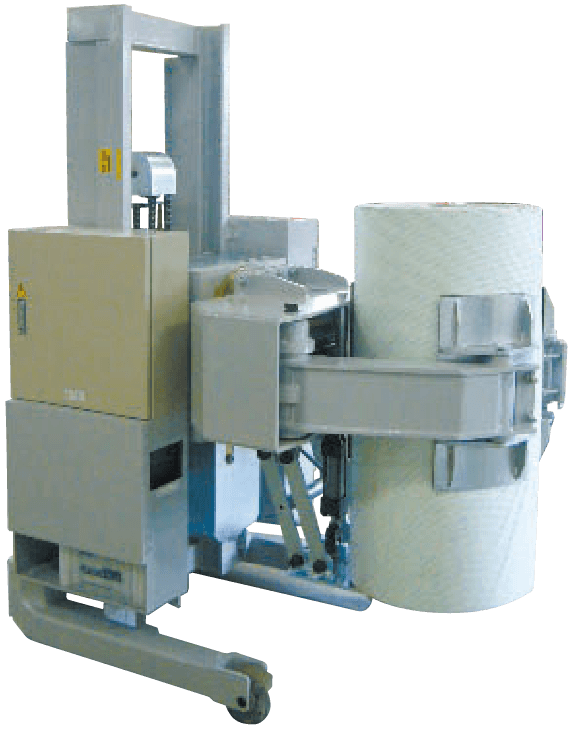

アウトホールドリフター
以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：ロール反転機T型
以下の製品については、リンク先に図面データがございます。
ロール反転機Ｋ型（参考図）・ロール反転機Ｔ型（参考図）
デモ機あります
以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：ロール反転機T型
図面データあります
以下の製品については、リンク先に図面データがございます
・ロール反転機Ｋ型（参考図）・ロール反転機Ｔ型（参考図）
デモ機あります
以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。
・ロール反転機T型
図面データあります
以下の製品については、
リンク先に図面データがございます。
・ロール反転機Ｋ型（参考図）
・ロール反転機Ｔ型（参考図）
