タンブルリフト

タンブルリフト

粉体や液体をホッパーへ自動投入

粉体、粒体、液体の入った容器を所定の高さまでリフトアップし反転させて内容物を供給する投入装置です。
ストックコンベアラインと組合せることで、投入ラインの自動化を実現できます。
容器がドラム缶の場合、投入機への搬入、昇降からの反転投入、下降、空容器の排出まで
オペレーターのボタン操作一つで行うことができます。

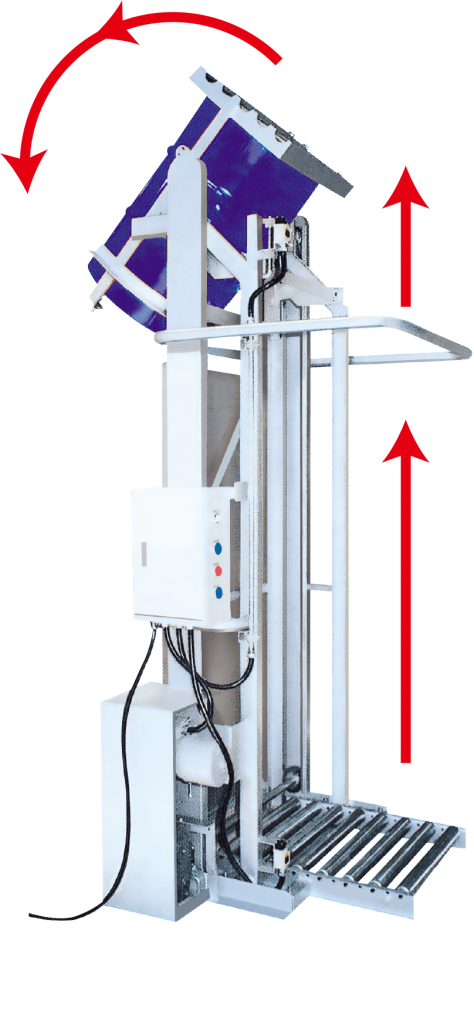

■タンブルリフト標準型（ドラム缶型）

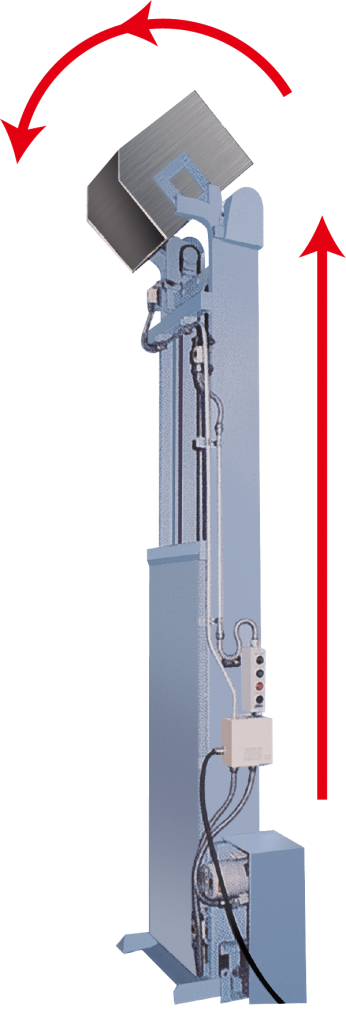

■タンブルリフト　S型

＜タンブルリフトの特徴＞

重量物の安全で確実な投入
容器が前方に進みながら回転するリンク構造のため、内容物をこぼす事なくホッパー等に投入可能
設置面積が小さく場所を取らない
様々な業種（化学、金属、食品、医薬他）において累計10,000機以上の導入実績あり
前後の機械との取り合いにフィットした制御

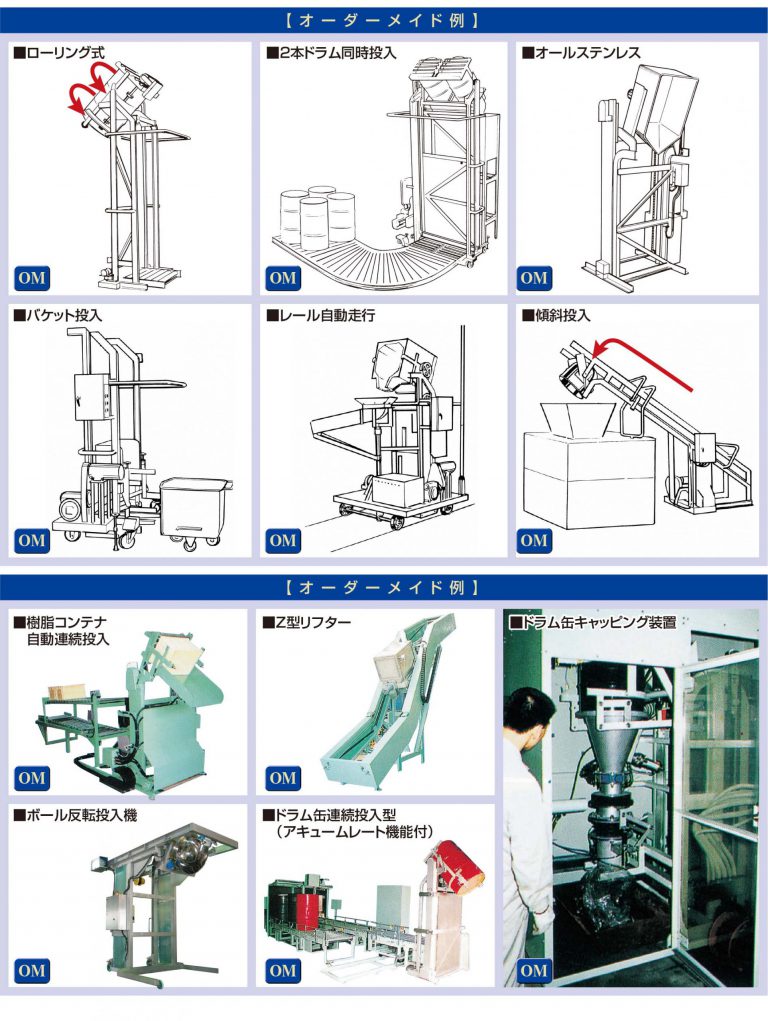

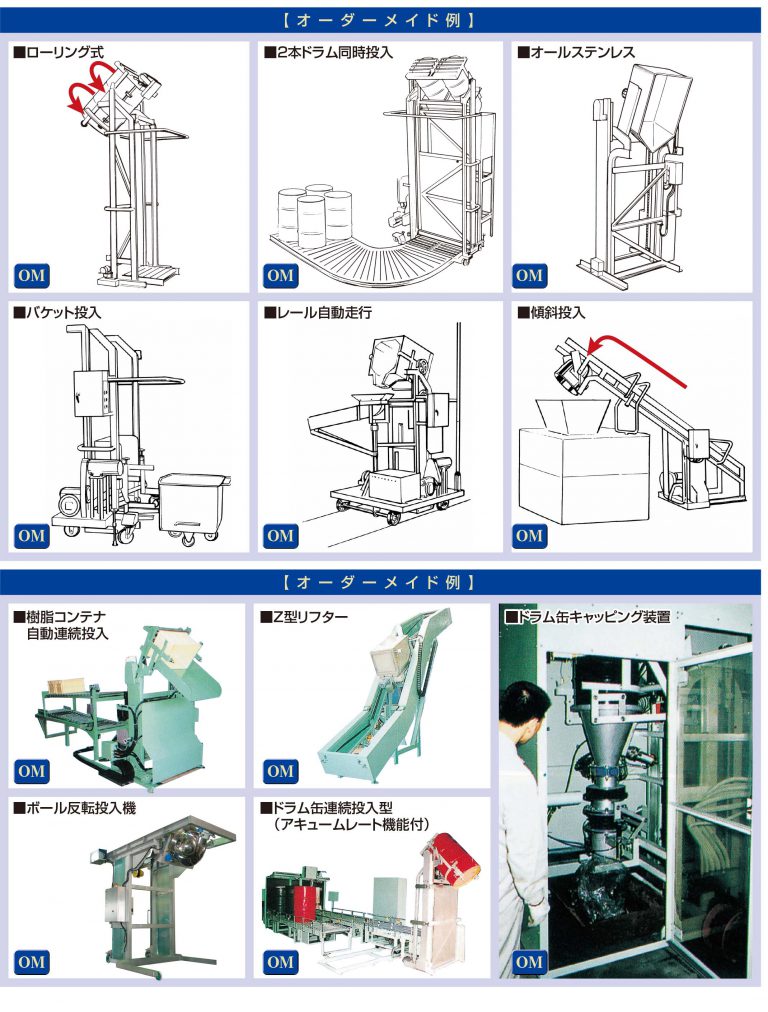

ステンレス仕様での製作、防爆電気機器仕様、異物混入対策等にオーダーメイドで対応

■タンブルリフト標準型（ドラム缶型）

■タンブルリフト　S型

＜タンブルリフトの特徴＞

重量物の安全で確実な投入
容器が前方に進みながら回転するリンク構造のため、内容物をこぼす事なくホッパー等に投入可能
設置面積が小さく場所を取らない
様々な業種（化学、金属、食品、医薬他）において累計10,000機以上の導入実績あり
前後の機械との取り合いにフィットした制御
ステンレス仕様での製作、防爆電気機器仕様、異物混入対策等にオーダーメイドで対応

■仕様

仕　様	ドラム缶型仕様例	S型仕様例
容　器	200ℓドラム（φ570×H900mm）	80ℓ（W400×L400×H500mm)
内容物	粘度のある液体原料	顆粒状のもの
最大荷重	300kg	80kg
投入高さ	2,000mm	2,000mm
天井高さ	3,100mm以上	2,900mm以上
投入角度	135°	135°
昇降速度	100mm/sec.	100mm/sec.
動　力	3相200V 0.75kW	3相200V 0.4kW
電　源	3相200V 50Hz（60Hz）	3相200V 50Hz（60Hz）
機器材質	SS400	バケットのみSUS304
電気仕様	メーカー標準・指定有	メーカー標準・指定有
定着式	アンカーボルト×4	アンカーボルト×4
据付工事	無	無
その他	機械寸法 W1,290×L1,085×H2,645mm	バケットは本体に固定取付

■仕様

仕様	ドラム缶型仕様例	S型仕様例
容器	200ℓドラム φ570×H900mm	80ℓ W400×L400×H500mm
内容物	粘度のある液体原料	顆粒状のもの
最大荷重	300kg	80kg
投入高さ	2,000mm
天井高さ	3,100mm以上	2,900mm以上
投入角度	135°
昇降速度	100mm/sec.
動力	3相200V 0.75kW	3相200V 0.4kW
電　源	3相200V 50Hz （60Hz）	3相200V 50Hz （60Hz）
機器材質	SS400	バケットのみSUS304
電気仕様	メーカー標準・指定有
定着式	アンカーボルト×4
据付工事	無
その他	機械寸法 W1,290 L1,085 H2,645mm	バケットは本体に固定取付

以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：ドラム缶型

以下の製品については、リンク先に図面データがございます。
タンブルリフトＳ型移動式・タンブルリフトＳ型定置式・タンブルリフト移動式300㎏・タンブルリフト定置式300kg

デモ機あります

以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式：ドラム缶型

図面データあります

以下の製品については、リンク先に図面データがございます。
・タンブルリフトＳ型移動式・タンブルリフトＳ型定置式
・タンブルリフト移動式300㎏・タンブルリフト定置式300kg

デモ機あります

以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。
・ドラム缶型

図面データあります

以下の製品については、
リンク先に図面データがございます。
・タンブルリフトＳ型移動式
・タンブルリフトＳ型定置式
・タンブルリフト移動式300㎏
・タンブルリフト定置式300kg
