ドラム運搬回転機/ハイリフト
ドラム運搬回転機/ハイリフト
ドラム缶を持ち上げ、回転し、内容物の投入をスムーズに行います

ドラム缶の内容物をホッパー等に投入するためのリフターです。
ドラム缶を安全にチャッキング、クランプして、所定の投入高さまでリフトアップさせて投入作業をおこないます。
現場作業に最適なチャッキング方法や昇降方法、回転方法を豊富に選択でき、ドラム缶投入作業のお手伝いをします。
豊富な経験に基づく大有製品は、さまざまな種類のドラム缶だけでなく、
ドラム缶以外の多様な容器やワークの投入、回転、反転作業においても活躍します。

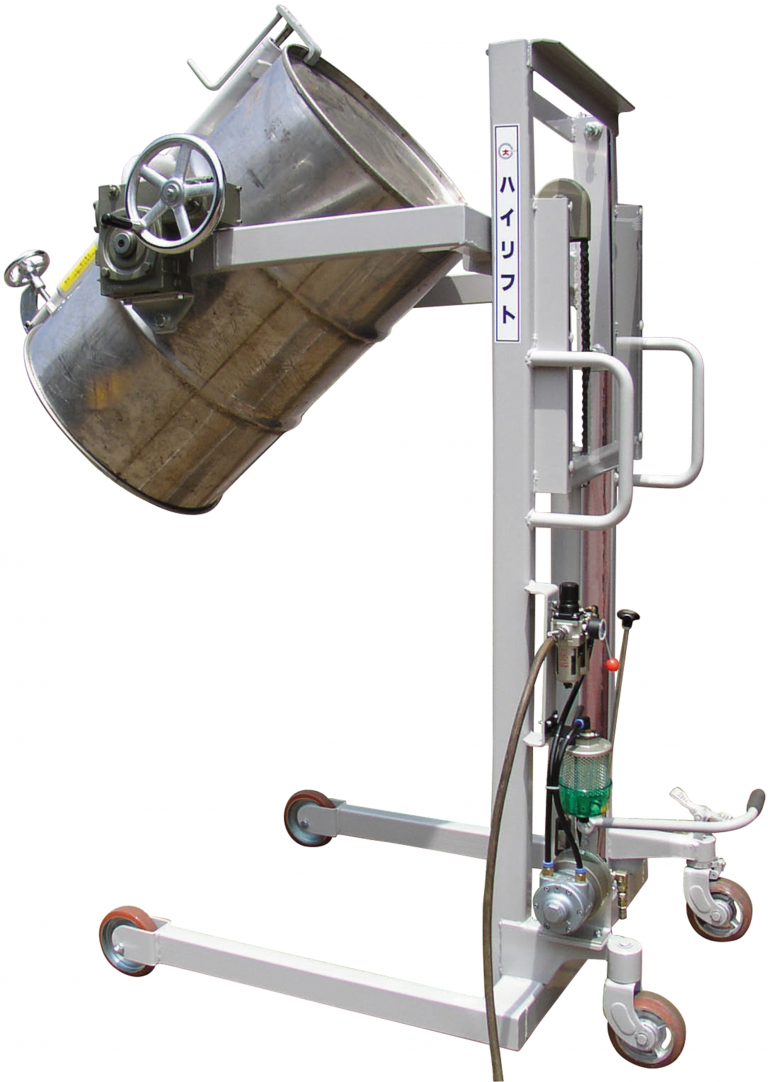

■ハイリフト足踏油圧式

1000型 No.1430(1500型 No 1460)

<ドラム運搬回転機の特徴>
  • 任意の高さで、ドラム缶の中身を投入できます
  • 昇降方法は足踏み油圧の他にエアー式、バッテリ、電動式もラインナップ
  • 横置きドラム缶も掴めます(ハイリフト)

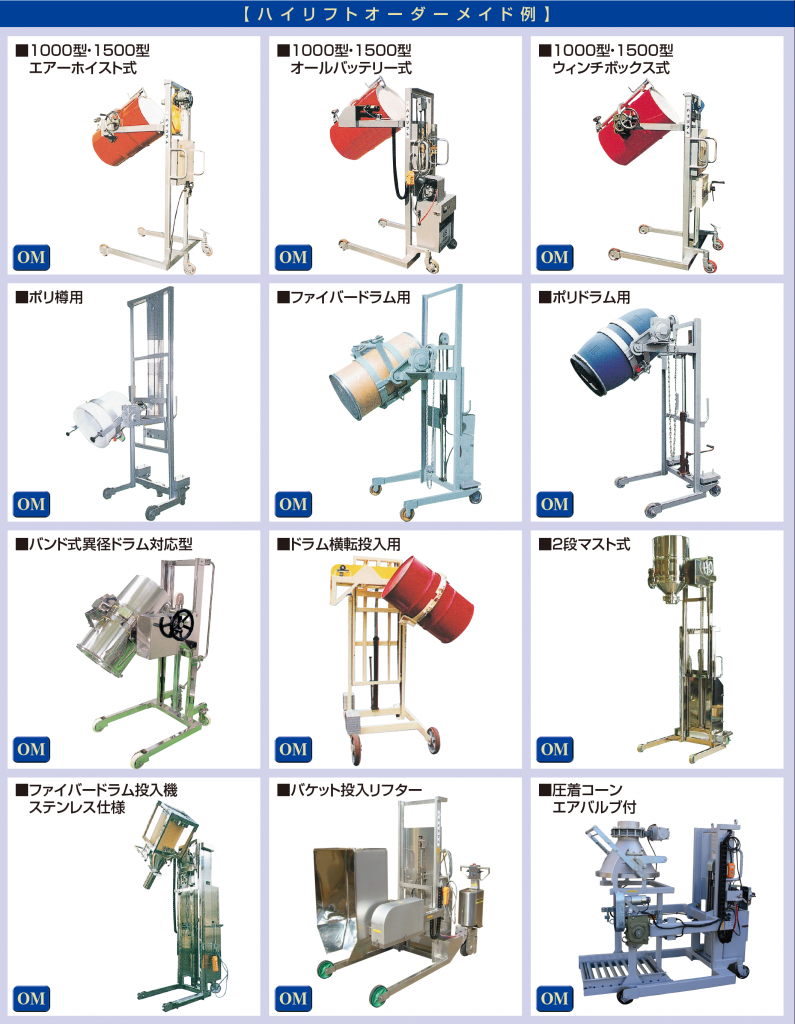

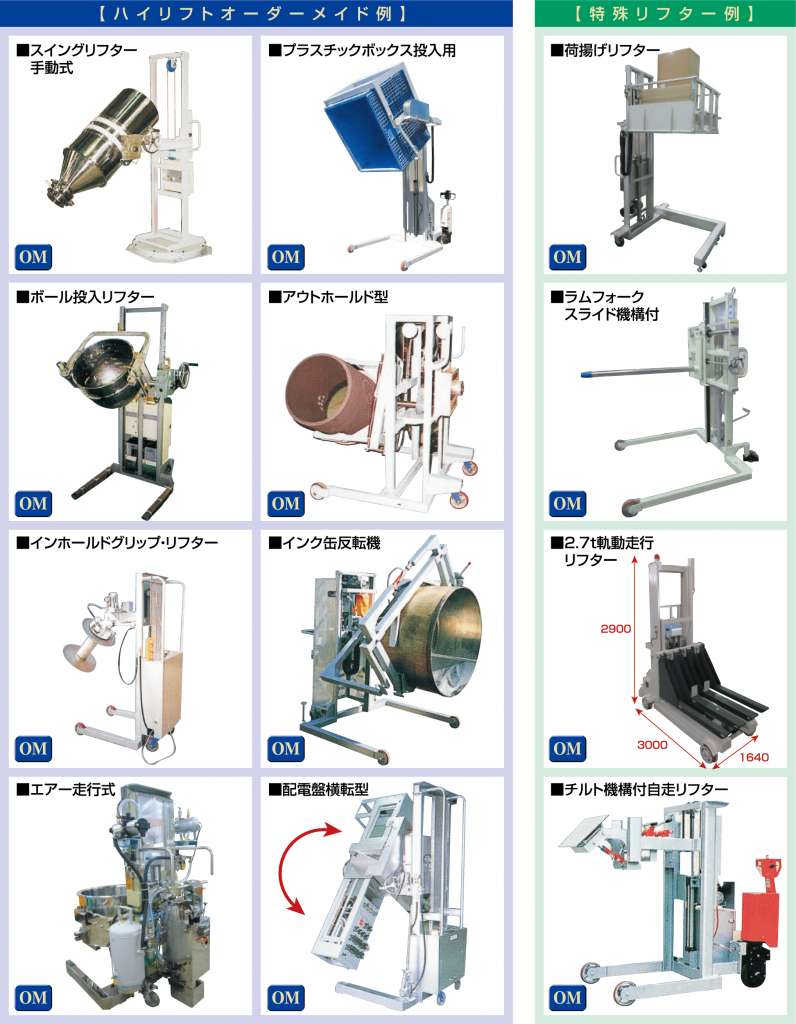

  • その他各種オーダーメード製作できます
<主な導入事例>
  • ドラム缶内容物をホッパー、ニーダー、攪拌機のタンク等に投入
  • エアー油圧昇降式を選択して、危険物製造現場での作業に使用
  • ステンレスフレームを選択して、食品や医薬製造現場で使用

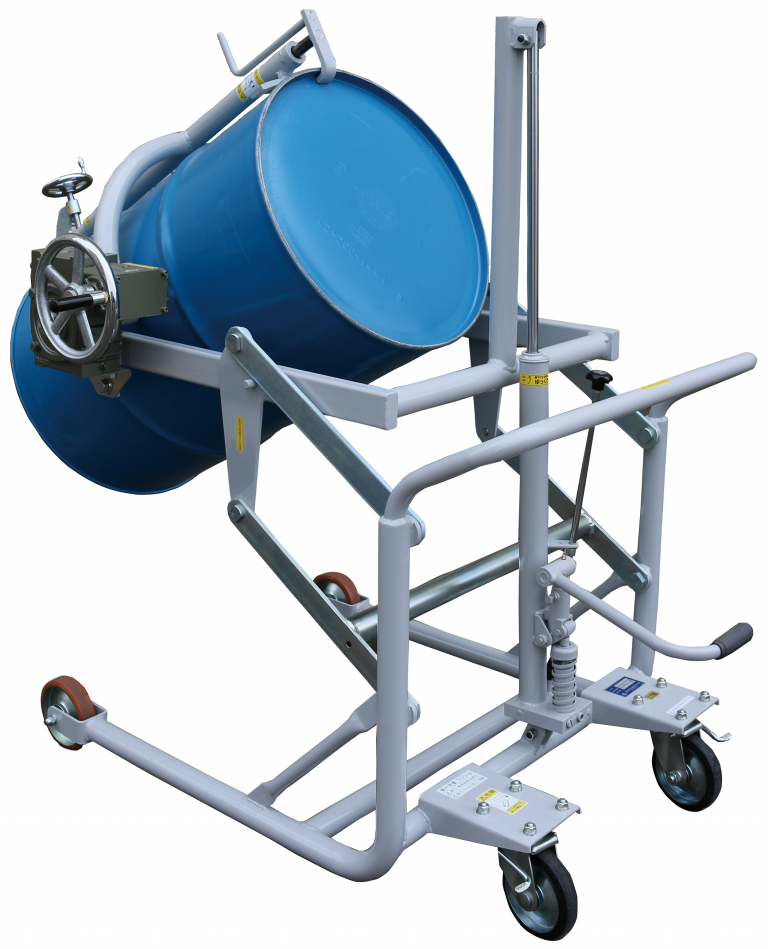

■ローリフト

No.1400

■ハイリフト昇降バッテリー式

※1500型も製作します。 1000型 No1440

■ハイリフト昇降エアー油圧兼用式

※1500型も製作します。 1000型 No 1450

Point!

大有のバンドクランプはPAT.板バネ機構により

Point!

大有のバンドクランプはPAT.板バネ機構により

◆ラクにクランプ◆しっかりホールド◆耐久性UP

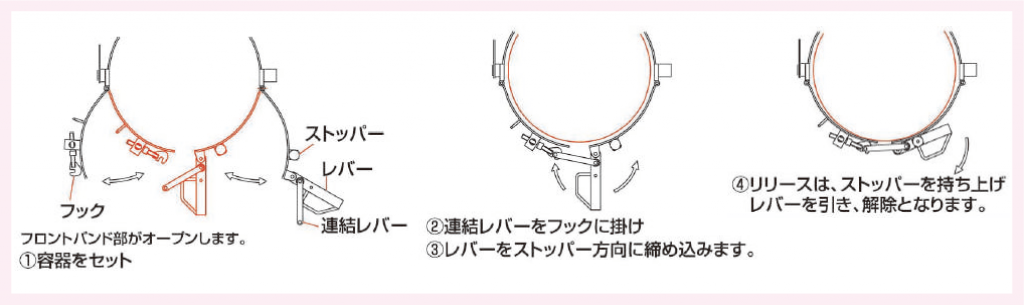

つかみかた

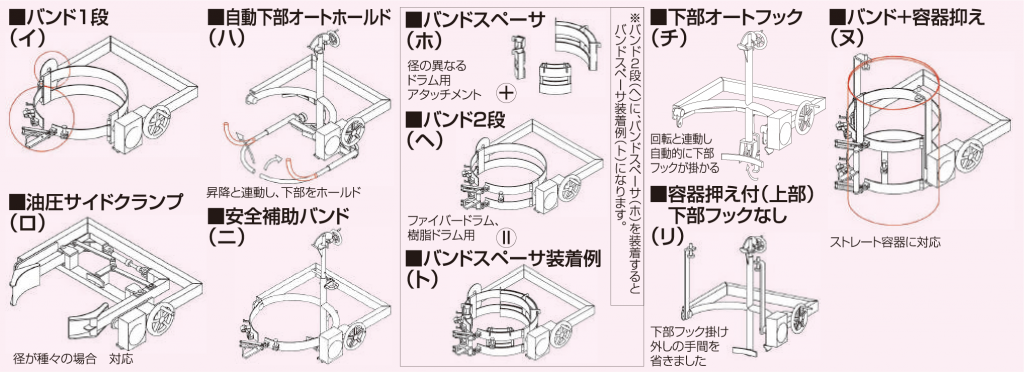

『オプション』アタッチメント制作例

◆ラクにクランプ ◆しっかりホールド ◆耐久性UP

つかみかた

『オプション』アタッチメント制作例

■仕様<ハイリフト>



仕 様

ローリフト

ハイリフト1000型

ハイリフト1500型

昇 降 方 法

足踏油圧

足踏油圧・エアー油圧

バッテリー

足踏油圧・エアー油圧

バッテリー

最大荷重

300㎏

ドラム缶寸法

φ570mm×H900mm

投入高さ

600mm(水平)•

350mm(135°傾斜)

1,250mm(水平)

1,000mm(135°傾斜)

1,750mm(水平)

1,500mm(135°傾斜)

回 転 度

180°



W

1,040mm

車体寸法

L

1,210mm

1,260mm

300mm



H

975mm

1,900mm

2,400mm

車 輪

φ150ウレタン×2ヶ・

φ150ゴム自在(ストッパー付)×2ヶ

φ150ウレタン×2ヶ・

φ150ゴム自在×2ヶ(ストッパー付×1ヶ)

自重

105kg

147kg

215kg

151kg

225kg

■仕様<ハイリフト>



仕様

ローリフト

ハイリフト1000型

ハイリフト

1500型

昇 降 方 法

足踏油圧

足踏油圧・

エアー油圧

バッテリー

足踏油圧・

エアー油圧

バッテリー

最大荷重

300㎏

ドラム缶寸法

φ570mm×H900mm

投入高さ

600mm

(水平)•

350mm

(135°傾斜)

1,250mm

(水平)

1,000mm

(135°傾斜)

1,750mm

(水平)

1,500mm

(135°傾斜)

回転度

180°

車体寸法

W

1,040mm

L

1,210mm

1,260mm

300mm

H

975mm

1,900mm

2,400mm

車輪

φ150ウレタン×2ヶ・φ150ゴム自在×2ヶ

車輪

ストッパー

ストッパー

×2ヶ

ストッパー付×1ヶ

自重

105kg

147kg

215kg

151kg

225kg

以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式:ハイリフト1000型エアー油圧式・ハイリフト1500型エアー油圧式

デモ機あります

以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。

・ハイリフト1000型エアー油圧式
・ハイリフト1500型エアー油圧式

図面データあります
