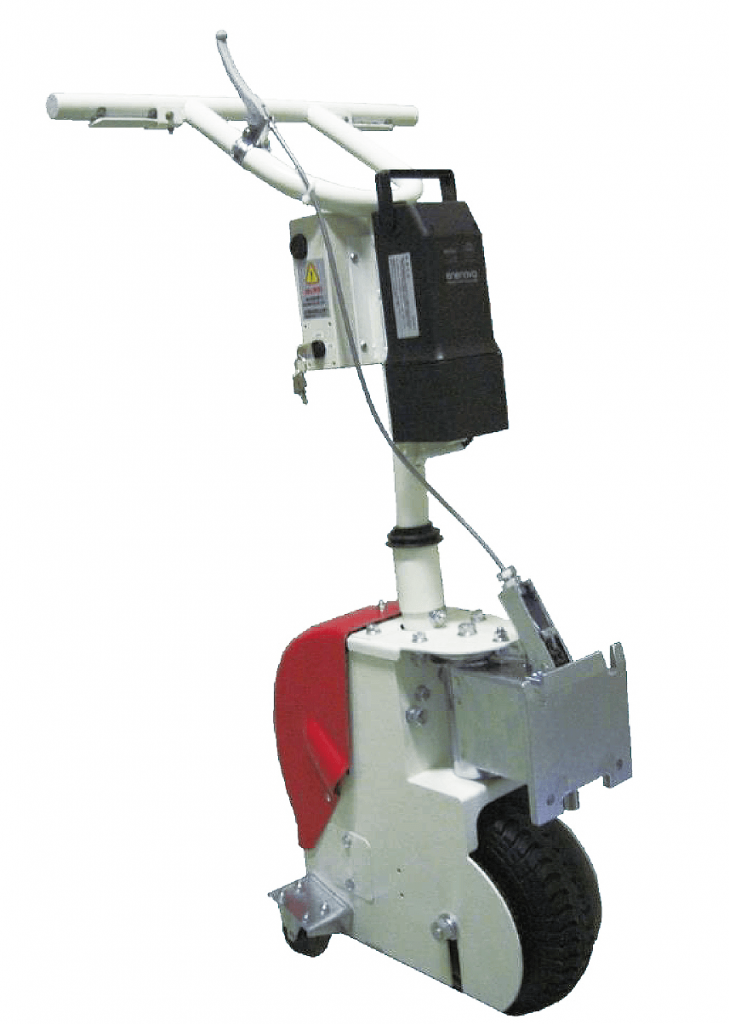

人力比例アシストで重い荷物も楽々運搬
パワーアシストユニットは、操縦者の押す力、引く力を検知して、電動モーターで人の力を補助する駆動装置です。
作業者の歩く速度と同調して進むので、歩行速度より早く進むことがなく、アクセル方式の電動走行ユニットと比べるとより安全です。
初めて使用される方でも手押し台車の感覚で、工具レスで最大3.5トンを牽引することができます。
工具レスでワンタッチで着脱できるため、あらかじめ運ぶ台車やタンクなどに
受け側のアタッチメントを付けておけば、必要時に着脱してご使用いただけます。
らくらく操作で運転免許不要!※4
簡単3ステップ操作!
1.バッテリー装着
2.電源ON
3.ハンドルで操作

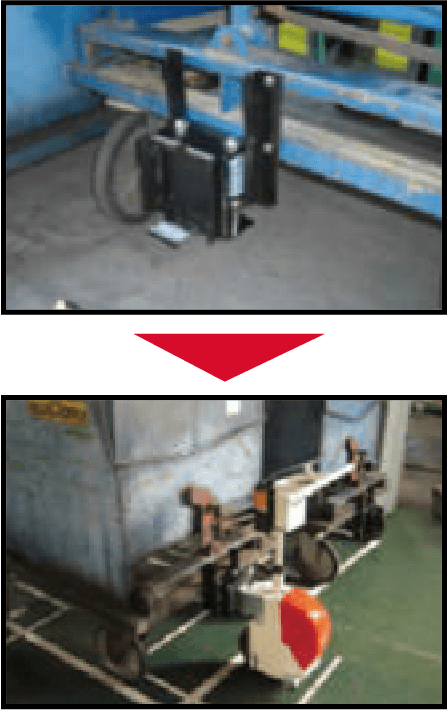

着脱方法
①アタッチメントを台車に据付
②手元レバーでワンタッチ着脱
■参考仕様
型 式 | PAU-02U | PAU-02U-1500 | PAU-02U-2000SP | PAU-02U-3500SP |
最大牽引質量 | 1000kg | 1500kg | 2000kg(※1) | 3500kg(※1) |
ユニット寸法 W×L×H | 500×430×1020mm | 500×650×1020mm | ||
アシスト操作速度 | 0〜3.5km/h | 0〜1.5km/h | 0〜3.5km/h | 0〜1.5km/h |
ユニット重量 | 32kg | 35kg | 40kg | |
タイヤサイズ | エアレス ゴムφ250 黒 | |||
センサー形状 | ハンドル | グリップ | ハンドル | グリップ |
モータ出力 | DC 24V 240W(2時間率) | |||
モータ搭載数 | 1台 | 2台 | ||
バッテリー 材質・電圧・容量 | リチウムイオンバッテリー25.9V 6600mAh/2.0kg | |||
バッテリー 装備数 | 1本 | 2本(※2) | ||
駆動方式(※3) | 1モータ 直接駆動型 | 1モータ 中継ギヤ駆動型 | 2モータ 直接駆動型 | 2モータ 中継ギヤ駆動型 |
駆動方式 制御方式 | モータ回生制動 人力比例アシスト制御 | |||
充電方式 | 家庭用AC100V 充電時間2.5〜3時間 |
型 式 | PAU-02U | PAU-02U-1500 |
最大牽引質量 | 1000kg | 1500kg |
ユニット寸法 W×L×H | 500×430×1020mm | |
アシスト操作速度 | 0〜3.5km/h | 0〜1.5km/h |
ユニット重量 | 32kg | 35kg |
タイヤ サイズ | エアレス ゴムφ250 黒 | |
センサー形状 | ハンドル | グリップ |
モータ 出力 | DC 24V 240W(2時間率) | |
モータ 搭載数 | 1台 | |
バッテリー 材質・電圧・容量 | リチウムイオンバッテリー25.9V 6600mAh/2.0kg | |
バッテリー 装備数 | 1本 | |
駆動方式 (※3) | 1モータ 直接駆動型 | 1モータ 中継ギヤ駆動型 |
駆動方式 制御方式 | モータ回生制動 人力比例アシスト制御 | |
充電方式 | 家庭用AC100V 充電時間2.5〜3時間 |
型 式 | 100PAU-02U-2000SP | PAU-02U-3500SP |
最大牽引質量 | 2000kg(※1) | 3500kg(※1) |
ユニット 寸法 W×L×H | 500×650×1020mm | |
アシスト 操作速度 | 0〜3.5km/h | 0〜1.5km/h |
ユニット 重量 | 40kg | |
タイヤ サイズ | エアレス ゴムφ250 黒 | |
センサー 形状 | ハンドル | グリップ |
モータ 出力 | DC 24V 240W(2時間率) | |
モータ 搭載数 | 2台 | |
バッテリー 材質・電圧・容量 | リチウムイオンバッテリー25.9V 6600mAh/2.0kg | |
バッテリー 装備数 | 2本(※2) | |
駆動方式(※3) | 2モータ 直接駆動型 | 2モータ 中継ギヤ駆動型 |
駆動方式 制御方式 | モータ回生制動 人力比例アシスト制御 | |
充電方式 | 家庭用AC100V 充電時間2.5〜3時間 |
※1 搬送台車側キャスター材質及び自在キャスター本数により能力が落ちる場合がございます。
硬質ウレタン以上の硬質キャスターを推奨いたします。また自在キャスターの旋回抵抗の影響も考慮ください。
※2 PAU-02D-2000SP、3500SPはモーターが2台装備されており、バッテリーはモータと対になる為、
2本装備が通常仕様となります。
※3 駆動方式について「1(2)モータ直接駆動型」はモータと駆動輪がチェーンで繫げ駆動させております。
「1(2)モータ中継ギヤ駆動型」はギヤ比変更部品をモータと駆動輪の中間に装備させた仕様
となっております。
※4 マストを有する電動昇降リフトに接続する場合は、法規上フォークリフトに該当しますので、
資格(1ton未満は特別教育)と特定自主検査が必要となります。
【オーダーメイド例】

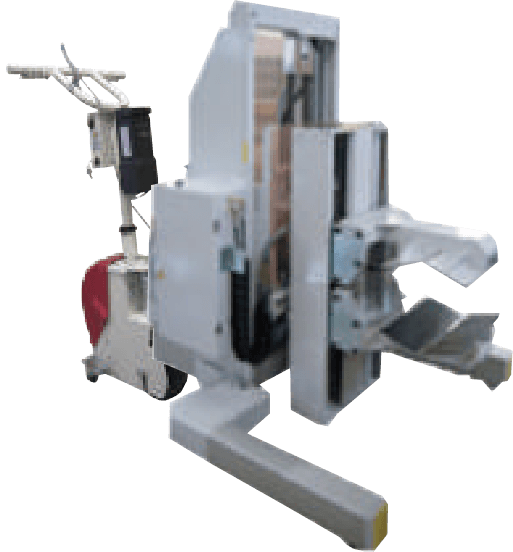

■特注リフターへ

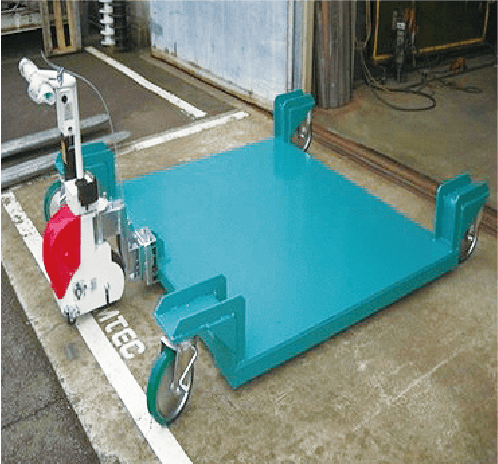

■お客様使用中の特殊台車へ
■化学・製薬工場へ

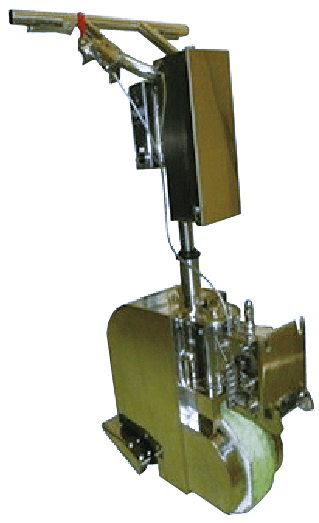

ステンレス仕様
以下の製品については、デモ機の貸し出しが可能ですので、お気軽にお問い合わせください。
型式:PAU-02D・PAU-02D-2000SP
デモ機あります
以下の製品については、
デモ機の貸し出しが可能ですので、
お気軽にお問い合わせください。
・PAU-02D
・PAU-02D-2000SP
