レールシステム・バキュームリフト
レールシステム・
バキュームリフト
人と一緒に曲線的な動きでワークを移動する
レールシステムは従来のクレーンとは異なり、ワンモーションでモノを運ぶことができる搬送システムです。
バキュームリフトやチェーンブロック、ホイストと組合せて、様々なワークの最短移動に活躍します。
バキュームリフトは1台のバキュームモーターだけで
吸着と持上げの両方の作業を行える非常にユニークな真空方式バランサーです。
驚くほど簡単な動作でモノの上げ下げが可能となります。
作業者の労務を軽減し、安全で快適なハンドリングをサポートします。
■他では、真似できない円運動ができます。
従来の手動・電動クレーン

▶︎
▼

従来のジブクレーン

▶︎
▼
ジブクレーンが回転し始めると惰性
が生じて、停止させるのに苦労する

レールシステム

ランウェイ側とガーダ側
のトロリーが同時に動く
最短の斜め移動ができる
レールシステム型ジブクレーン

ジブクレーンの回転
とトロリーの移動が
同時に行われる最短
の直線移動ができる

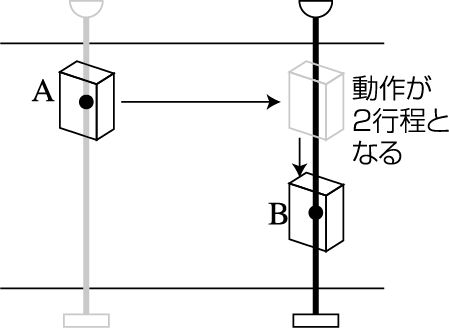

従来の手動・電動クレーン

▶︎

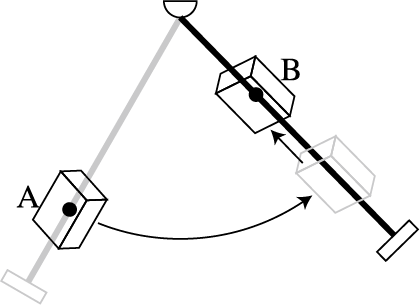

従来のジブクレーン

▶︎
ジブクレーンが回転し始めると惰性
が生じて、停止させるのに苦労する

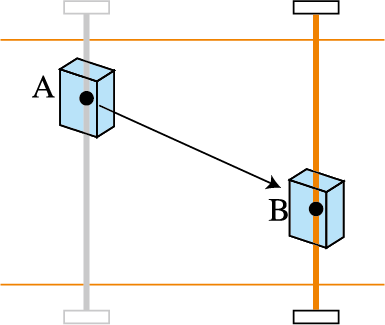

レールシステム

ランウェイ側とガーダ側のトロリーが
同時に動く最短の斜め移動ができる

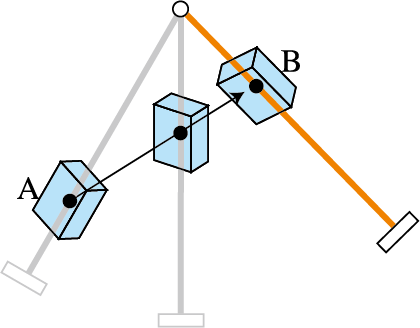

レールシステム型ジブクレーン

ジブクレーンの回転とトロリーの移動が同時に行われる最短の直線移動ができる
■軽いフットワークで位置合わせが楽です。

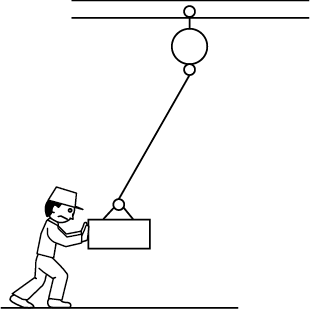

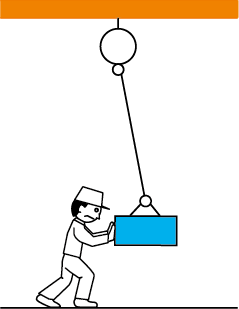

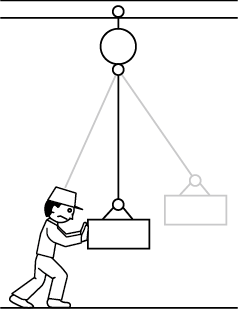

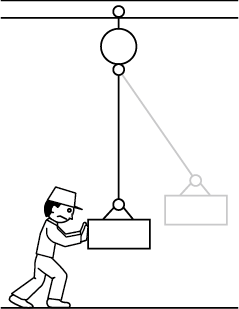

従来の手動・電動クレーン

(手動の場合)スタート時に大きな力を必要とする
▶︎
▼

(手動の場合)かなり遅れてクレーンが移動
大きな力が加わるため惰走してしまう
▶︎
▼

(手動の場合)搬送物が大きく揺れる
従来の
手動・電動クレーン

(電動の場合)
搬送物が大きく揺れる
(手動の場合)
搬送物が大きく揺れる
▶︎

(電動の場合)
クレーンの後に搬送物が移動
(手動の場合)
かなり遅れてクレーンが移動
大きな力が加わるため惰走し
てしまう
▶︎

(電動の場合)
搬送物が大きく揺れる
(手動の場合)
搬送物が大きく揺れる

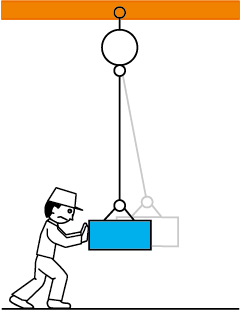

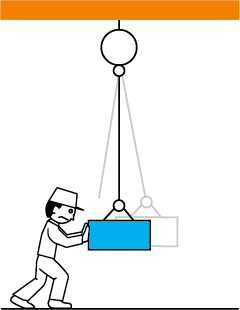

レールシステム

▶︎
▼

▶︎
▼

1.ほどよい軽さの走行で、動かす搬送物の方向、速さに合わせて追随します。
2.搬送物の揺れが少なく、作業者の思い通りの動きをするため、位置合わせがらくである。
