テーブルリフト
テーブルリフト
重さと高さに合わせて立体搬送を実現する

■標準型

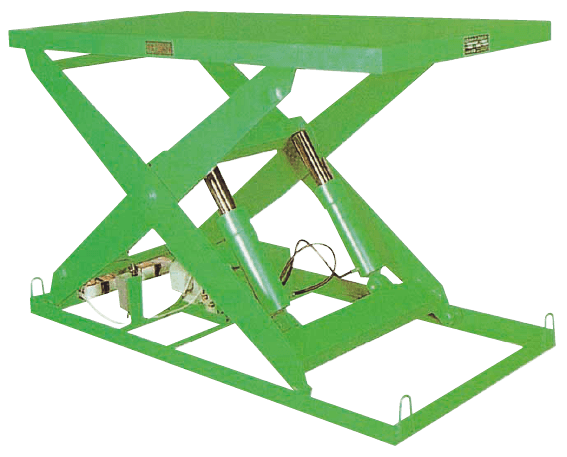

KTL-1020-12-2(1段式)

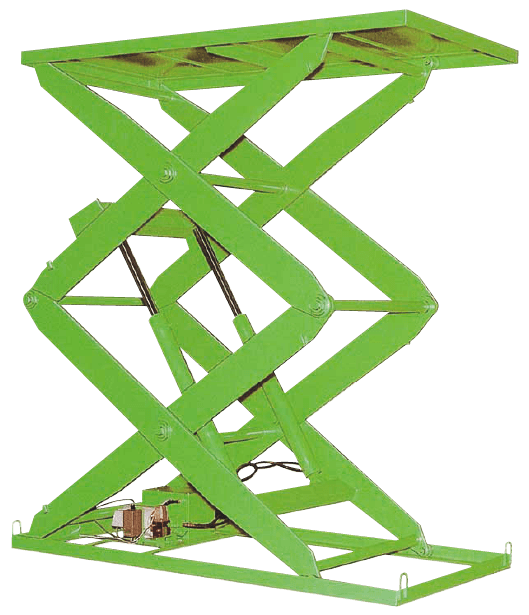

KTL-1020-25-1(2段式)

<テーブルリフトの特徴>
  • シンプルでタフな構造
  • さまざまな状況でのワークの
    リフトアップに貢献
  • ご使用のワーク、使い方に応じて、
    豊富な標準機種から
    オーダーメイド品まで対応可能
<テーブルリフトの特徴>
  • シンプルでタフな構造
  • さまざまな状況でのワークの
    リフトアップに貢献
  • ご使用のワーク、使い方に応じて、
    豊富な標準機種から
    オーダーメイド品まで対応可能

■標準型
KTL-1020-12-2(1段式)


KTL-1020-25-1(2段式)

■仕様表(標準型リフトテーブル1段式)

型 式

最低高さ

(mm)

テーブル寸法

(mm)

ストローク(mm)

最高高さ

(mm)

積載

重量

(kg)

上昇時間

(秒/ストローク)

電動機(kW)

自 重(kg)

50Hz

60Hz

   KTL-0812-07-05

250

800×1200

700

950

500

9

7

0.75

300

   KTL-0812-07-1

250

800×1200

700

950

1000

17

14

0.75

350

   KTL-0812-07-2

300

800×1200

650

950

2000

31

25

0.75

400

   KTL-0918-10-1

300

900×1800

1000

1300

1000

24

20

0.75

450

   KTL-0918-10-2

300

900×1800

1000

1300

2000

32

27

1.5

500

   KTL-1020-12-1

300

1000×2000

1200

1500

1000

29

24

0.75

500

   KTL-1020-12-2

300

1000×2000

1200

1500

2000

39

32

1.5

550

   KTL-1020-12-3

300

1000×2000

1200

1500

3000

36

30

2.2

750

   KTL-1224-15-1

300

1200×2400

1500

1800

1000

52

42

1.5

700

   KTL-1224-15-2

300

1200×2400

1500

1800

2000

50

40

2.2

900

型 式

最低

高さ

(mm)

テーブル

寸法

(mm)

ストローク

(mm)

最高

高さ

(mm)

KTL-0812-07-05

250

800×

1200

700

950

KTL-0812-07-1

250

800×

1200

700

950

KTL-0812-07-2

300

800×

1200

650

950

KTL-0918-10-1

300

900×

1800

1000

1300

KTL-0918-10-2

300

900×

1800

1000

1300

KTL-1020-12-1

300

1000×

1200

1200

1500

KTL-1020-12-2

300

1000×

1200

1200

1500

KTL-1020-12-3

3000

1000×

1200

1200

1500

KTL-1224-15-1

1000

1200×

2400

1500

1800

KTL-1224-15-2

2000

1200×

2400

1500

1800

型 式

積載

重量

(kg)

上昇時間

(秒/スクロール)

電動機(kW)

自 重(kg)

50Hz

60Hz

KTL-0812-07-05

500

9

7

0.75

300

KTL-0812-07-1

1000

17

14

0.75

350

KTL-0812-07-2

2000

31

25

0.75

400

KTL-0918-10-1

1000

24

20

0.75

450

KTL-0918-10-2

2000

32

27

1.5

500

KTL-1020-12-1

1000

29

24

0.75

500

KTL-1020-12-2

2000

39

32

1.5

550

KTL-1020-12-3

3000

36

30

2.2

750

KTL-1224-15-1

1000

52

42

1.5

700

KTL-1224-15-2

2000

50

40

2.2

900

■仕様表(標準型リフトテーブル2段式)

型 式

最低高さ

(mm)

テーブル寸法

(mm)

ストローク

(mm)

最高高さ

(mm)

積載

重量

(kg)

上昇時間

(秒/ストローク)

電動機

(kW)

自 重

(kg)

50Hz

60Hz

   KTL-0812-13-05

400

800×1200

1300

1700

500

22

18

0.75

350

   KTL-0812-13-1

400

800×1200

1300

1700

1000

39

32

0.75

400

   KTL-0812-13-2

400

800×1200

1300

1700

2000

52

42

1.5

550

   KTL-1020-25-05

500

1000×2000

2500

3000

500

52

42

1.5

800

   KTL-1020-25-1

500

1000×2000

2500

3000

1000

54

45

2.2

950

   KTL-1020-25-2

500

1000×2000

2500

3000

2000

86

72

2.2

1200

   KTL-1224-30-05

600

1200×2400

3000

3600

500

65

54

1.5

1000

   KTL-1224-30-1

600

1200×2400

3000

3600

1000

70

58

2.2

1100

   KTL-1224-30-2

600

1200×2400

3000

3600

2000

65

54

3.7

1500

型 式

最低

高さ

(mm)

テーブル

寸法

(mm)

ストローク

(mm)

最高

高さ

(mm)

KTL-0812-13-05

400

800

×1200

1300

1700

KTL-0812-13-1

400

800

×1200

1300

1700

KTL-0812-13-2

400

800

×1200

1300

1700

KTL-1020-25-05

500

1000

×2000

2500

3000

KTL-1020-25-1

500

1000

×2000

2500

3000

KTL-1020-25-2

500

1000

×2000

2500

3000

KTL-1224-30-05

600

1200

×2400

3000

3600

KTL-1224-30-1

600

1200

×2400

3000

3600

KTL-1224-30-2

600

1200

×2400

3000

3600

型 式

積載

重量

(kg)

上昇時間

(秒/ストローク)

電動機

(kW)



自 重

(kg)



50Hz

60Hz

KTL-0812-13-05

500

22

18

0.75

350

KTL-0812-13-1

1000

39

32

0.75

400

KTL-0812-13-2

2000

52

42

1.5

550

KTL-1020-25-05

500

52

42

1.5

800

KTL-1020-25-1

1000

54

45

2.2

950

KTL-1020-25-2

2000

86

72

2.2

1200

KTL-1224-30-05

500

65

54

1.5

1000

KTL-1224-30-1

1000

70

58

2.2

1100

KTL-1224-30-2

2000

65

54

3.7

1500

【オーダーメイド例】

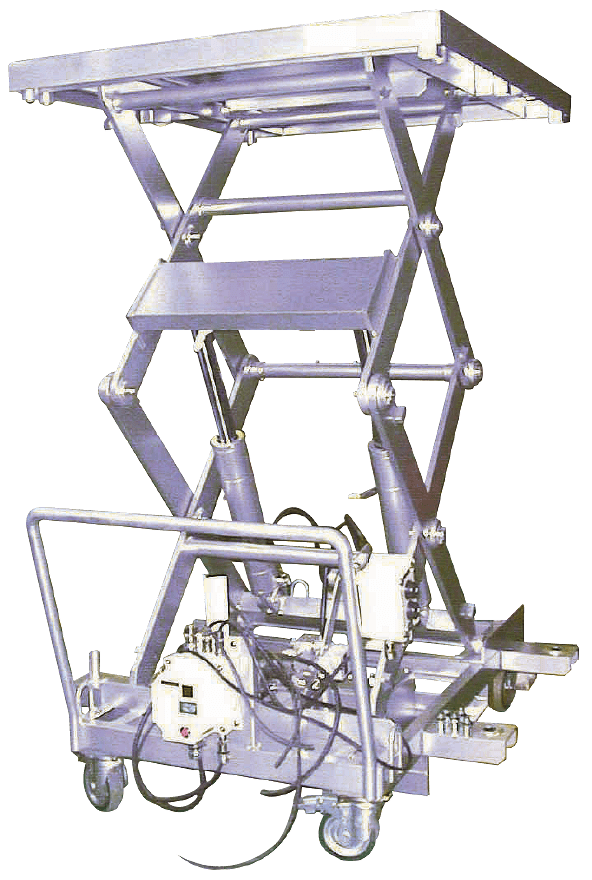

■防爆仕様

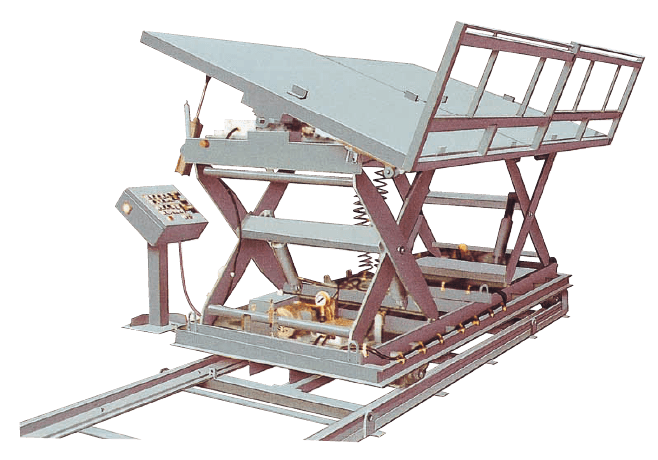

■傾斜テーブル付

■回転装置付
